研究者らは、濕ったパラタングステン酸アンモニウムを原料として三酸化タングステンを調(diào)製する方法を提案しました。
詳細(xì)については、以下をご覧ください。
http://ammonium-paratungstate.com/japanese/index.html
濕ったパラタングステン酸アンモニウムを使用した三酸化タングステンの調(diào)製

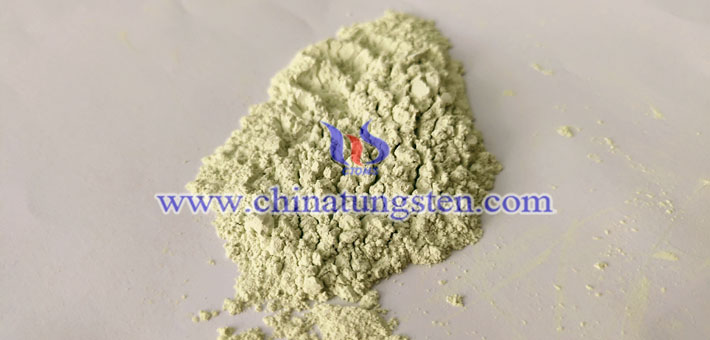

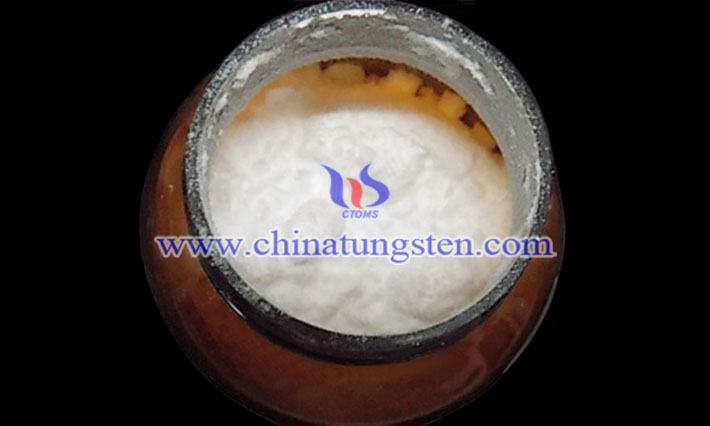

水分含有量が8％以下のウェットAPT 240 kgを1時(shí)間ごとにサイロに追加し、ダブルスクリューフィーダーを介してウェットAPTを回転爐に均等に送ります。 710°Cで、濕ったAPTは40分間加熱することによって分解され、WO3、NH3、および水蒸気が得られます。走査型電子顕微鏡で分析すると、得られた三酸化タングステンの形態(tài)は、乾燥後にAPTによって生成されたWO3と基本的に同じです。また、その性能はメーカーの要件を満たすこともできます。従來のプロセスと比較して、濕式APT焼成プロセスによってWO3を調(diào)製すると、乾燥およびパッケージングプロセスが削減されるだけでなく、プロセスフローが短縮されるだけでなく、人的資源、リソース、およびエネルギーの浪費(fèi)が削減され、コストが削減されます。また、粉じん汚染がないため、作業(yè)環(huán)境が改善されます。
