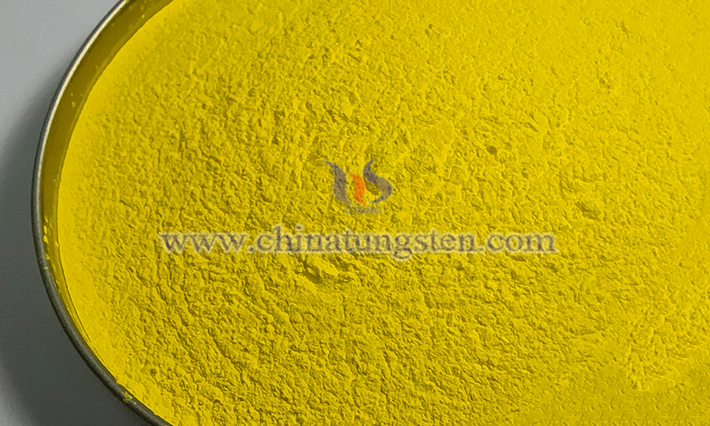

WO3ナノフィルムはエレクトロクロミック素子のEC層材料である。報告によると、エレクトロクロミック素子の構造は3種類あり、3層型、4層型、5層型を含む。5層型エレクトロクロミック素子は、2層の導電性ガラスの間に5層のエレクトロクロミック材料が挾まれた構造を有する。
詳細については、
http://www.tungsten-powder.com/japanese/tungsten-oxide.html
5層エレクトロクロミック素子は「ガラス/TC/EC/IC/is/TC/ガラス」構造を採用している。ここで、TC層、すなわち透明導電層は、主に電界を確立するために用いられる。EC層、すなわちエレクトロクロミック層は、色変化反応の発生層である。EC層とis層との間の電子を遮斷するためにイオンを輸送するためのIC層、すなわちイオン導體層。IS層、すなわちイオン蓄積層は、イオンと平衡電荷を蓄積するために用いられる。また、3層型と4層型のエレクトロクロミック素子は、2層のうちの1層の機能を1層の材料に集中し、その原理は5層のフィルムの「サンドイッチ」型構造に基づいている。
