隔熱色母粒用三氧化鎢粉體可采用Na2SO4為添加劑，通過(guò)水熱法制備得到。對(duì)所得三氧化鎢進(jìn)行光催化性能的分析。樣品為選擇用0.125M Na2SO4所得的六方相三氧化鎢納米線。

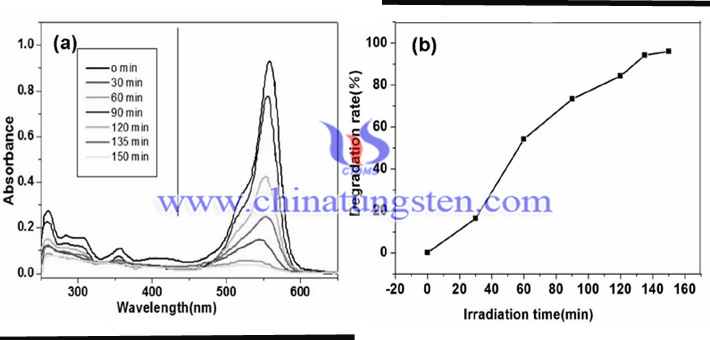

在太陽(yáng)光照射下，樣品直接光降解羅丹明B溶液的實(shí)驗(yàn)結(jié)果如下圖所示。圖中a為紫外-可見(jiàn)吸收曲線；b為樣品光催化活性。
由圖a可以看出，在加入催化劑三氧化鎢的條件下，隨著光照時(shí)間的增長(zhǎng)，羅丹明B溶液在550-600nm波段下的吸亮度呈大幅度下降趨勢(shì)。在未光降解前羅丹明B溶液的吸亮度為0.93074，在可見(jiàn)光照150min后羅丹明B溶液的吸亮度變?yōu)?.03716，根據(jù)降解率公式可知，在光照150min后的降解率為96.01%（如圖b），說(shuō)明用0.125M Na2SO4所得的六方相三氧化鎢納米線具有較好的光催化活性。
更多內(nèi)容請(qǐng)?jiān)L問(wèn)：
http://www.tungsten-powder.com/chinese/Tungsten_Trioxide.html
