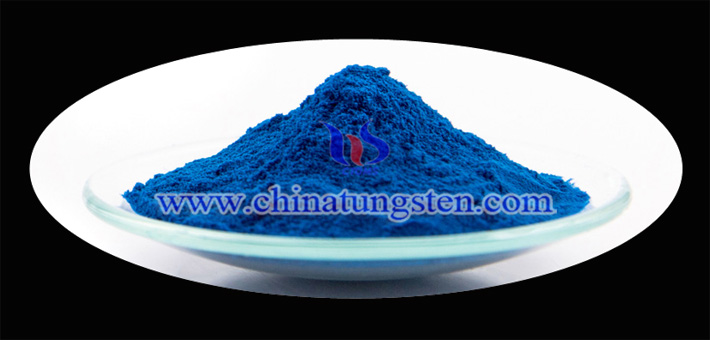

納米鎢酸銫，分子式為Cs2WO4，作為一種納米紅外隔熱材料，是以透明隔熱涂層的形式應(yīng)用于建筑玻璃之上。
納米鎢酸銫的制備
1.根據(jù)n (CS)/n(W)=0.33:1，將鎢酸鈉和碳酸銫溶解于檸檬酸溶液和甲醇溶劑中，攪拌均勻后，在180-200℃條件下反應(yīng)2~3h，得到鎢、銫混合液。
2.在鎢、銫混合液中加入適量的脲，調(diào)節(jié)反應(yīng)液的pH值至3~5，攪拌至脲完全溶解。脲的用量為η(脲)=n(Cs1+)+6n(ff6+)。
3.將步驟2中完全溶解后的混合液用氬氣洗滌，并在70~90℃及氬氣保護(hù)下經(jīng)超聲波輻射化學(xué)反應(yīng)2~6h，得到膠狀沉淀物。超聲波輻射頻率為20.81kHz。
4.狀沉淀物進(jìn)行陳化4~24h，之后進(jìn)行過濾、洗滌、洗滌后進(jìn)行真空干燥后進(jìn)行煅燒（溫度為600-700℃，時(shí)間為3~5h）到納米鎢酸銫粉體。
更多內(nèi)容請(qǐng)?jiān)L問：
http://www.tungsten-powder.com/chinese/cesium-tungsten-bronze-chinatungsten.html
