SEM掃描PANI-WO3薄膜

【中鎢在線新聞網-鎢新聞】

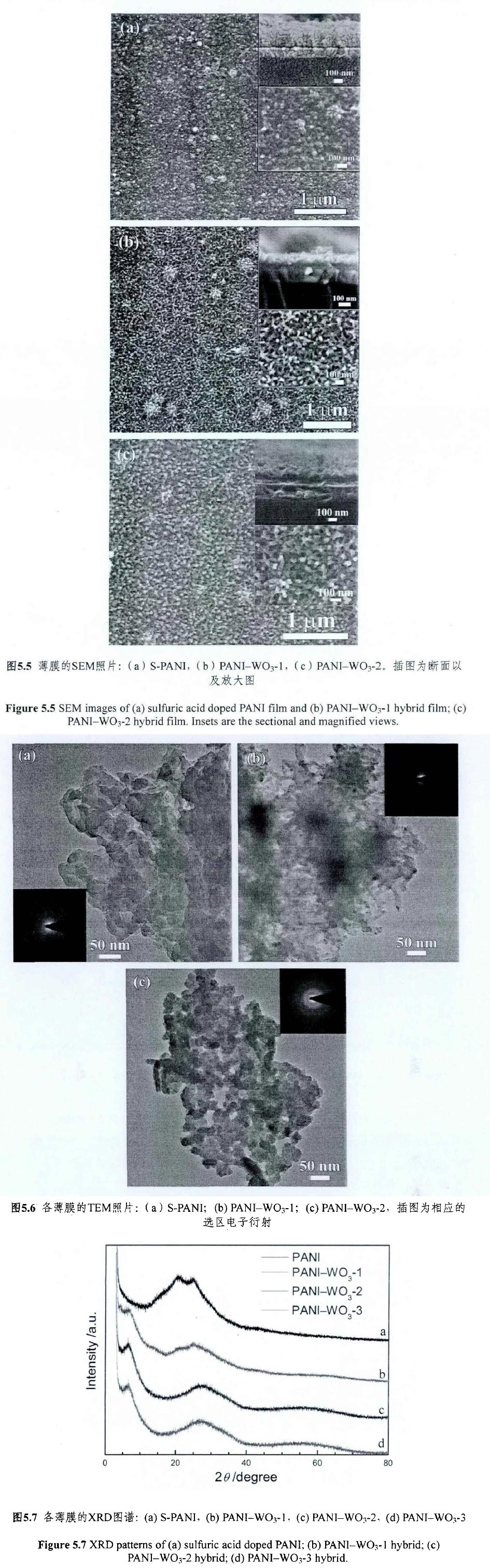

通過SEM來觀察PANI-WO3薄膜，掃描電鏡（SEM）是介于透射電鏡和光學顯微鏡之間的一種微觀性察手段，可直接利用樣品表面材料的物質性能進行微觀成像。PANI-WO3薄膜的SEM照片如圖5.5所示，可以看出含有WO3的薄膜的表面形貌如矗立的短棒組成，比較粗糙，而S-PANI薄膜比較平整。進一步將薄膜刮下后用TEM觀察(圖5.6)，可以看出PANI-WO3復合薄膜由直徑約20nm的納米棒組成。這種擇優生長可以解釋為PTA離子具有限制PANI分子鏈生長方向的作用。XRD圖譜(圖5.7)也發現PANI-WO3復合薄膜在2=6.60(d=13.3A)處有一比較尖銳的峰，這與PANI的每個重復單元的間距相近。而對于S-PANI則沒有出現這個峰。相對清晰的布拉格衍射表明PANI-WO3復合薄膜具有比較規律的結構。另一寬化峰出現在2=27.70，對應于垂直于PANI鏈的周期，這也證實了薄膜的擇優生長趨勢。
