鉬摻雜三氧化鎢納米棒可以在不同水熱生長時間條件（180℃，水熱生長時間為5h或6h）下，以二水合鎢酸鈉與二水合鉬酸鈉為主要原料、采用水熱法在鋪有TiO2晶種層的FTO導(dǎo)電玻璃上制備得到。
用掃描電子顯微鏡（SEM）、能量色散譜儀（EDS能譜）以及X射線衍射（XRD）系統(tǒng)研究了不同水熱生長時間對所制備得到的WO3納米棒的微觀形貌、化學(xué)組成及其電致變色性能的影響。結(jié)果表明：

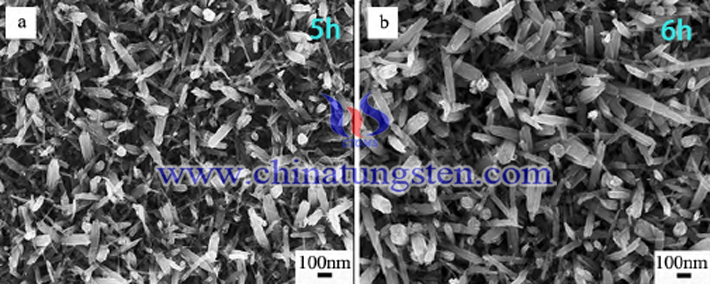

1.隨著時間的延長，鉬摻雜三氧化鎢納米棒的平均尺寸、生長密度和取向性均有一定程度的提高。生長時間為6h的納米棒尺寸趨于均一、生長密度增大且取向性增強。
2.當生長時間為6h時，所得鉬摻雜的三氧化鎢納米棒具有較大的光學(xué)調(diào)制（65.3%）以及較高的著色效率（87.3cm2/C），使其應(yīng)用于實際器件成為可能。
更多內(nèi)容請訪問：
http://www.tungsten-powder.com/chinese/Tungsten_Trioxide.html
