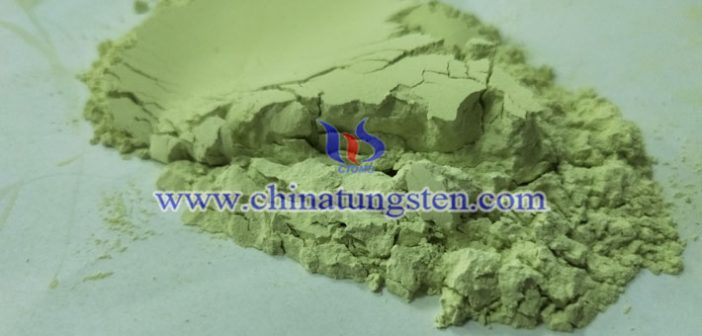

フロントガラス斷熱コーティングを準(zhǔn)備するために適用される三酸化タングステンは、三酸化タングステンナノパウダーです。専門家によると、三酸化タングステンナノパウダーは、それぞれジカルボン酸とポリエチレングリコールをキレート剤とポリマー源として使用するゾルゲル修飾ペチニ法により調(diào)製できます。
詳細(xì)については、以下をご覧ください。
http://tungsten-oxide.com/japanese/index.html
ゾルゲル修正ペチーニ法による三酸化タングステンの調(diào)製
三酸化タングステン粉末は、金屬イオン（12.5-50ミリモル）、酸（125-500ミリモル）、錯(cuò)化剤（32-262ミリモル）、およびポリエチレングリコールのさまざまな初期濃度下で550°Cで樹脂前駆體を焼成することによって最初に調(diào)製されます。 （1-16.5ミリモル）空気雰囲気中。 X線粉末回折、電界放射型走査電子顕微鏡、およびエネルギー分散分光法を使用して、製品の特性評(píng)価を行いました。結(jié)果は、単斜晶相で結(jié)晶化した異なる量のキレート剤とポリエチレングリコールで調(diào)製された三酸化タングステンナノ粉末であることを明らかにした。ナノパウダーには、錯(cuò)化剤と炭素源としてのポリエチレングリコールが存在するため、不純物がありませんでした。形態(tài)學(xué)的進(jìn)化は、錯(cuò)化剤とポリエチレングリコールの量に応じて、ナノパウダーが棒狀から規(guī)則的および球狀に進(jìn)化したことを示した。約58 nmの平均粒子サイズと狹いサイズ分布を持つ三酸化タングステンのナノ粉末が得られました。
