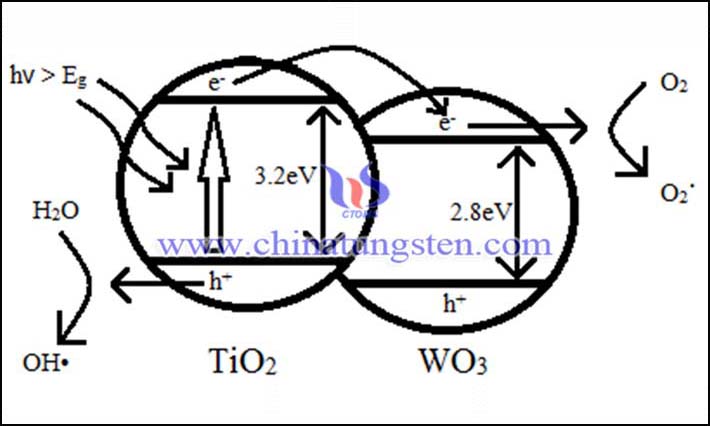

研究者らは、TiO2-WO3光觸媒の調(diào)製方法を提案しました。得られたTiO2-WO3光觸媒は、400?800 nmで強い可視光吸収を示し、気相トルエンの光觸媒分解に優(yōu)れた効率を示します。
詳細(xì)については、以下をご覧ください。
http://tungsten-oxide.com/japanese/index.html
TiO2-WO3光觸媒の調(diào)製方法
ステップ1：P25と希硝酸を秤量し、ビーカーで混合します。希硝酸の濃度は0?20％v / vです。
ステップ2：攪拌しながら、ステップ1で得られた溶液に計量されたタングステン酸アンモニウム水和物を加えます。チタンとタングステンのモル比は0?5％：1です。
ステップ3：上記の溶液を室溫で0.5?2時間撹拌します。
ステップ4：ステップ3で得られた混合溶液を室溫で15?30時間エージングします。
ステップ5：ステップ4で得られた粉末をろ過し、脫イオン水で數(shù)回洗浄します。
ステップ6：ステップ5で得られた粉末を80?120°Cの溫度で12?30時間乾燥させます。
ステップ7：ステップ6で得られた前駆體を450?650°Cの溫度で12?30時間焼成して、TiO2-WO3を取得します。
ステップ8：ステップ7で得られたTiO2-WO3を、200?600°Cの溫度で0.5?4時間、還元ガスとして純粋な水素（20?60 ml / minの流量）で還??元して、TiO2-WO3光觸媒を取得します。表面の酸素空孔がある。
