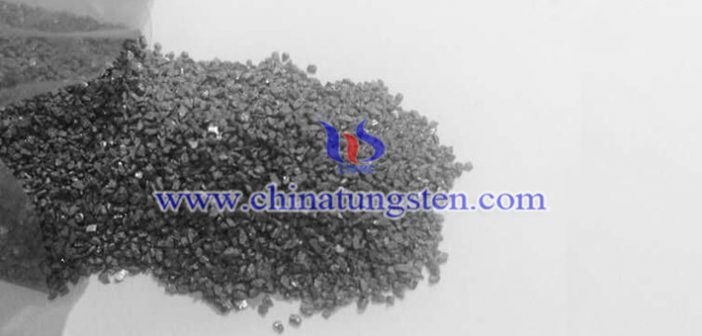

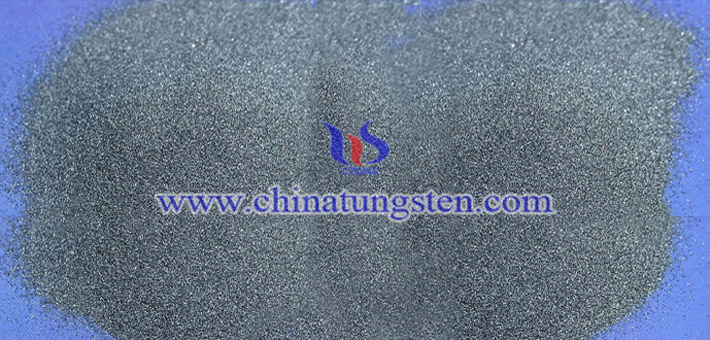

鎢粒呈現(xiàn)明亮的灰色多面體顆粒，可以作為助熔劑用於紅外吸收法測(cè)定金屬中的碳和硫。
用單一鎢粒作助熔劑測(cè)定電解金屬錳中碳和硫
1.主要試劑和儀器助熔劑：
（1）0.371mm（40目）鎢粒（C: 0.0006%，S: 0.0003%）；
標(biāo)準(zhǔn)樣品：YSBC 11139－2007（C：0.027%，S：0.0126%）；
標(biāo)準(zhǔn)樣品：YSBC 18101－03（C：0.168%，S：0.019%）；
CS-878A型紅外碳硫分析儀；
L-CS瓷坩堝（φ=25mm×25mm）：使用前在馬弗爐中1000℃灼燒4h以上，放到乾燥器中備用；
電子天平（精確至0.0001g）；
乾燥劑（燒鹼石棉、高氯酸鎂）；
醫(yī)用氧（純度達(dá)99.9%以上）。
2.實(shí)驗(yàn)步驟：
稱取0.35g左右金屬錳標(biāo)樣均勻置於坩堝中，均勻覆蓋1.5g左右鎢粒，置於高頻爐升降臺(tái)上，啟動(dòng)分析鍵，分析程式自動(dòng)完成測(cè)量工作。選取金屬錳標(biāo)樣進(jìn)行3～5次測(cè)定，得到重複性較好的結(jié)果，通過方法校準(zhǔn)使標(biāo)樣的碳硫測(cè)定結(jié)果穩(wěn)定在誤差範(fàn)圍之內(nèi)。
3.儀器工作條件：
高頻燃燒功率2.5kW，氧氣流量2.0L/min，高頻爐陽(yáng)極電流3A，柵極電流130mA，分析時(shí)間40s，加熱時(shí)間15s，清洗時(shí)間30s，分析通道：低碳低硫通道。
更多內(nèi)容請(qǐng)?jiān)L問：
http://www.tungsten.com.cn/big5/tungsten-granule.html
