蘋果酸與氧化鎢形態(tài)的觀察

【中鎢在線新聞網(wǎng)-鎢新聞】

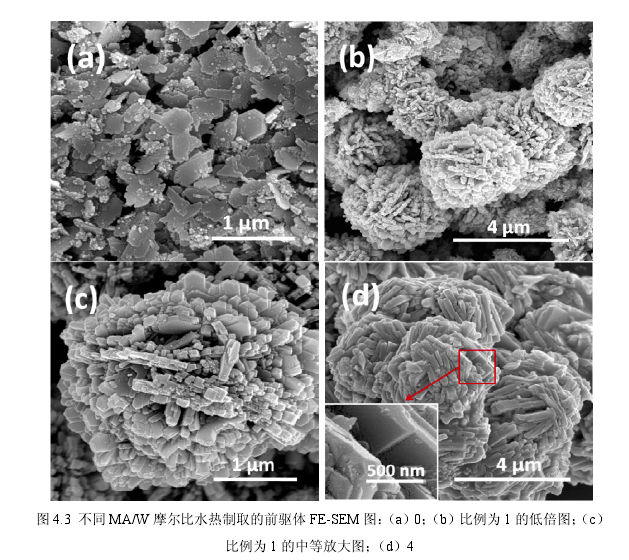

圖4.3 (a)為水熱制備中沒有加入蘋果酸所得到的W03·0.33H20形貌，主要由不規(guī)則的片狀和納米顆粒組成。納米片的表面光滑，且厚度約為45~50nm。雖然保持其他實(shí)驗(yàn)條件不變，但隨著蘋果酸的加入，前驅(qū)體的形貌也發(fā)生了很大變化。MA/W=1時，生成的光滑納米塊(厚度為100~120nm)在蘋果酸的作用下聚集成了3D球狀結(jié)構(gòu)。圖4.3(b)和(c)為MA/W=1時不同放大倍數(shù)前驅(qū)體的形貌，大多數(shù)球狀物的直徑約為2.8~3.4um，同時還可以看到大多數(shù)納米塊露出一端呈約1200的尖角。當(dāng)MA/W=4時，如圖4.2 (d)觀察到，納米塊的厚度(235~240nm)迅速變大且聚集很嚴(yán)重以至于不能很好的分辨出球狀結(jié)構(gòu)。同樣，在光滑的塊狀結(jié)構(gòu)上也發(fā)現(xiàn)了許多小納米顆粒。從以上觀察我們可以看到，水熱反應(yīng)中蘋果酸的加入不僅使納米塊體的厚度變大，而且對納米塊的聚集起了關(guān)鍵作用。


氧化鎢制品生產(chǎn)商、供應(yīng)商：中鎢在線科技有限公司

詳情查閱：www.tungsten-oxide.com

訂購電話：0592-5129696短信咨詢：15880262591

電子郵件：sales@chinatungsten.com

鎢圖片網(wǎng)站：http://image.chinatungsten.com

鎢視頻網(wǎng)站：http://v.chinatungsten.com

鎢新聞、價格手機(jī)網(wǎng)站，3G版：http://3g.chinatungsten.com

關(guān)注微信公眾號“中鎢在線”，了解每日鎢鉬最新價格
