介孔二氮化三鉬納米線是一種潛在的高性能鈉離子電池的負極活性材料，因納米線內(nèi)部含有豐富的介孔結(jié)構(gòu)和較大的比表面積，而能使所制備的負極材料展示出優(yōu)異的倍率性能與循環(huán)穩(wěn)定性，進而能彌補一般過渡金屬氮化物在充放電過程中體積膨脹很大，導(dǎo)致電極材料循環(huán)穩(wěn)定性差的不足。那該納米線應(yīng)如何生產(chǎn)呢？

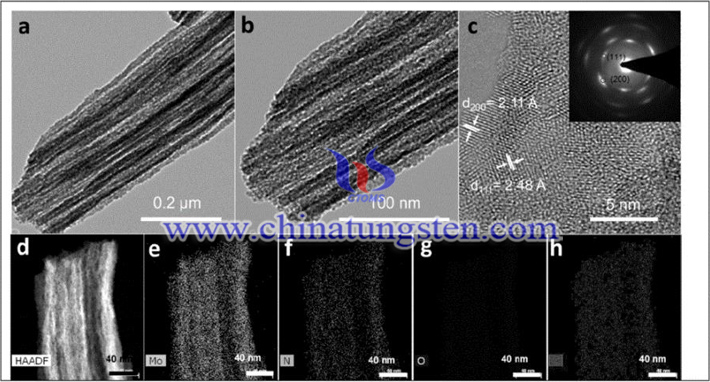

CN106684383B介孔二氮化三鉬納米線圖片
專利號為CN106684383B的研究者提出了一種介孔二氮化三鉬納米線新的生產(chǎn)方法，具體步驟如下：
1）稱量七鉬酸銨并溶解于去離子水中，充分攪拌得到澄清溶液；2）將苯胺溶液加入步驟1）所得澄清溶液中，充分反應(yīng)10-20分鐘；3）將配置好的鹽酸溶液調(diào)節(jié)步驟2）所得溶液的pH值為4-5；4）將步驟3）所得混合物在水浴條件（溫度為50-60℃）下反應(yīng)得到白色沉淀；5）將步驟4）所得白色沉淀洗滌，然后在烘箱中烘干得到白色的納米線前驅(qū)體；6）將步驟5）所得白色的納米線前驅(qū)體在氨氣氣氛中加熱并保溫?zé)Y(jié)（燒結(jié)溫度為500-900℃），自然冷卻至室溫后取出即可得到有序介孔的二氮化三鉬納米線。

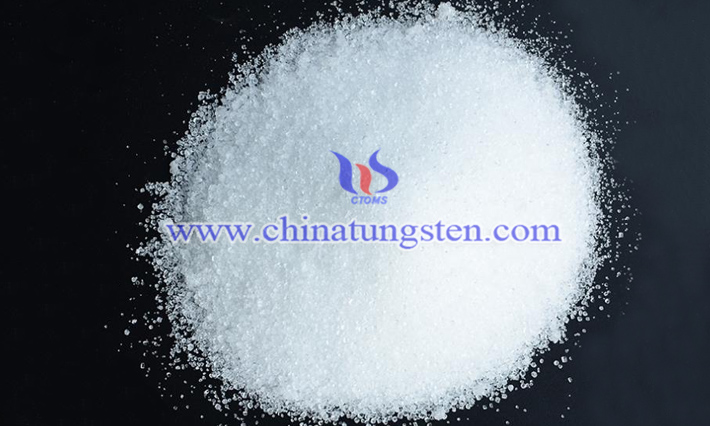

七鉬酸銨圖片
該生產(chǎn)技術(shù)不僅工藝簡單，而且產(chǎn)品的介孔還有序，具有良好的電化學(xué)性能。介孔二氮化三鉬納米線的長度為4-6微米，直徑為100-150納米，所述納米線內(nèi)部含有豐富的介孔結(jié)構(gòu)，呈狹縫狀，其比表面積可達55m2/g，孔體積可達0.087cm3/g。
