與鉬板、鉬棒和鉬絲一樣，鉬箔也是一種典型的鉬制品，是由過渡金屬鉬（Mo）和稀土元素共同組成的一種薄片，英文名為Molybdenum foil，純度通常大于99.95%，厚度0.025-0.09mm，寬度30-100mm，長度大于200mm，表面狀態(tài)有堿酸洗表面、退火狀態(tài)和拋光表面。
從物理化學性質上來看，鉬箔是一種帶有金屬光澤的銀灰色金屬薄片，熔點約2620 ℃，沸點約5560 ℃，相對密度10.2g/cm3，具有較高的硬度、較低的熱膨脹系數(shù)、較高的熱傳導率、較小的電阻率、良好的化學穩(wěn)定性和電化學性能等特點。在常溫常壓下，其不會與空氣或水發(fā)生反應，但是在加熱的條件下，它會被緩慢氧化。
從生產(chǎn)方法上來看，鉬箔的制備步驟為：先以中顆粒鉬粉為原料，經(jīng)冷等靜壓成型得到鉬壓坯，再經(jīng)復合燒結、低溫大變形量開坯、低溫交叉熱軋、堿洗修磨剪切，之后經(jīng)溫軋、氫氣退火、表面清洗剪切、交叉冷軋、表面除油，最后真空去應力退火、裁剪檢驗即可得到所需要的產(chǎn)品。

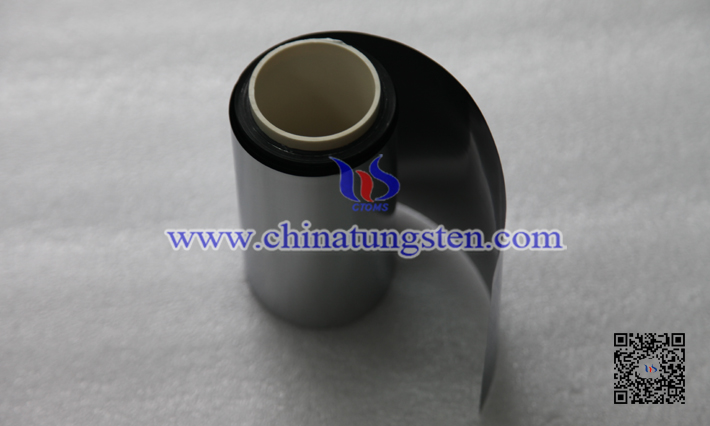

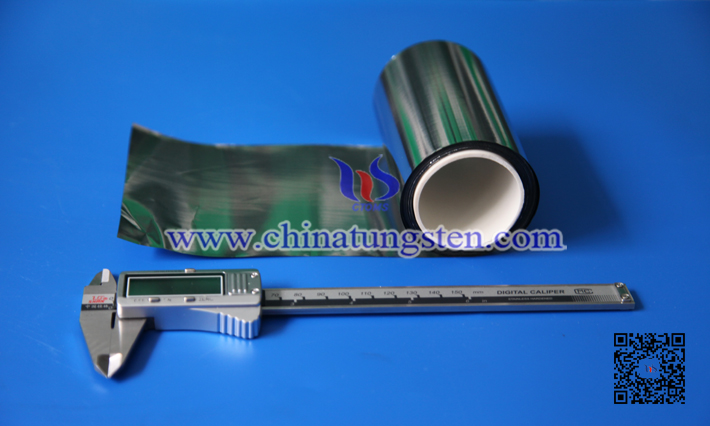

鉬箔圖片
從用途上來看，鉬箔被廣泛應用于生產(chǎn)電子器件的互連線、復合柵，藍寶石晶體生長爐內的反射屏、蓋板，真空爐內的發(fā)熱帶、連接件，等離子鍍膜用的濺射靶材，耐高溫舟皿等制品。
鉬箔的國家標準：《鉬箔(GB/T 3877-2006)》代替GB/T 3877－1983《鉬箔》?！躲f箔(GB/T 3877-2006)》與GB/T 3877－1983相比，主要變化如下：增加了純鉬牌號Mo2和添加稀土元素的鉬合金牌號MoLa，并補充了化學成分要求；擴大了箔材的厚度范圍，厚度與ASTM B386－03的規(guī)定一致；擴大了箔材的寬度范圍，并對尺寸允許偏差進行適當補充和調整；增加了退火（m）供應狀態(tài)；引用ASTM B386－03的相關指標，補充了Mol牌號產(chǎn)品的力學性能要求；引用ASTM B386－03的相關指標，補充了工藝性能要求；推薦了退火態(tài)的軟化溫度。
