作為鉬酸鹽中的典 型代表，鉬酸銅（CuMoO4）納米片花球因具有出色的物理、化學和電學等性能，而廣泛應(yīng)用于熒光、抑霉抗菌、光催化降解廢水、電極材料、顏料和負熱膨脹材料等領(lǐng)域。然而，CuMoO4的現(xiàn)有生產(chǎn)方法較為單一，主要有超聲—熔鹽法、模板法和微波法，它們均存在一定的不足，比如工序復雜、反應(yīng)溫度高、反應(yīng)時間長和不利于產(chǎn)品低成本規(guī)?；墓I(yè)生產(chǎn)等。為了解決上述的問題，專利號為CN107337237A的研究者提供了一種高效便捷的制備技術(shù)，以合成形貌新穎、結(jié)構(gòu)規(guī)整、高純度的CuMoO4納米片花球。該制備技術(shù)的具體操作如下：

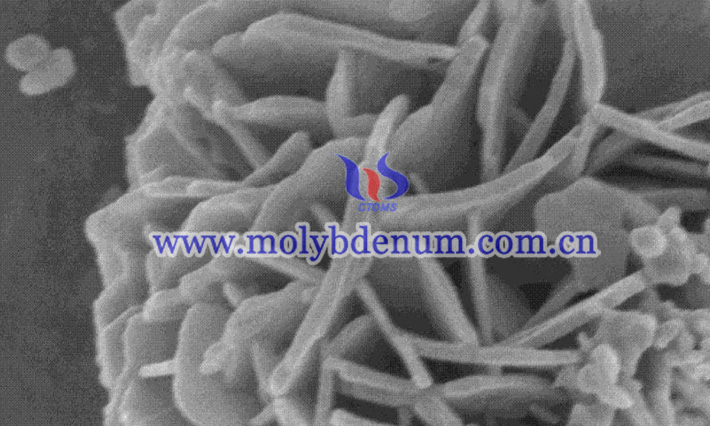

CN107337237A鉬酸銅納米片花球
首先按照1：1～5：30～50的質(zhì)量份數(shù)比，將鉬酸銨（二鉬酸銨、四鉬酸銨或七鉬酸銨的一種）和乙酸銅加入氨水溶液中，然后將該混合溶液攪拌均勻后進行水熱反應(yīng)，反應(yīng)溫度為 110?140°C，最后將水熱反應(yīng)后的產(chǎn)物冷卻、洗滌（用去離子水和乙醇混合溶液洗滌2?8次）、真空干燥（干燥時間8?12h，溫度為60?100°C），即可得到黃綠色片花球狀40-80納米鉬酸銅。
鉬酸銨
該生產(chǎn)技術(shù)的優(yōu)點：簡單實用，對設(shè)備要求低、對環(huán)境友好、價格低廉、反應(yīng)時間短、易于重復，適合低成本規(guī)模生產(chǎn)，產(chǎn)品純度高、結(jié)晶度高，改變反應(yīng)參數(shù)能即可對CuMoO4產(chǎn)品尺寸進行調(diào)控，這為銅基鉬酸鹽納米材料在儲能和催化等領(lǐng)域的廣泛應(yīng)用提供了一定的理論基礎(chǔ)和實踐經(jīng)驗。
