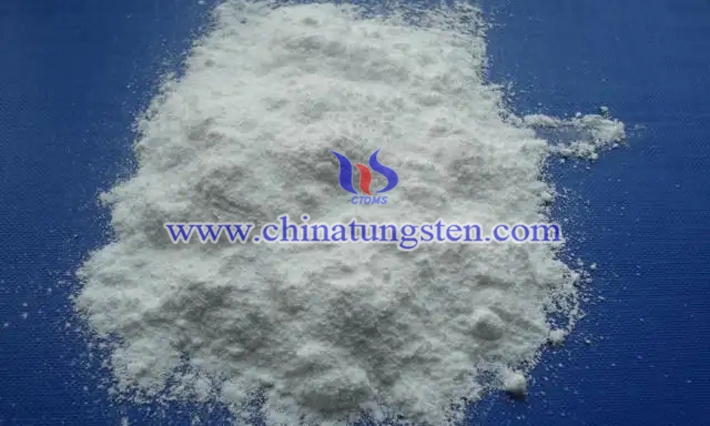

鉬酸銨（(NH4)2MoO4）由于具有易潮解、易結塊的物理特性，所以需要進行過篩處理。經過40目篩后的鉬酸銨為無潮解、無結塊、含水率低、白色松散的結晶體，可廣泛應用于加氫脫硫等石油精煉催化劑領域及化肥行業(yè)，并且通常用作制備高質量鉬粉（Mo粉）的原料。使用(NH4)2MoO4生產Mo粉的步驟為：
1）將鉬酸銨過40目篩后取篩上物，然后將篩上物投入球磨機中球磨，得到(NH4)2MoO4粉末；2）在氫氣氣氛下，采用一次還原爐對步驟1）中所得到鉬酸銨粉末進行一次氫氣還原處理，得到二氧化鉬；3）在氫氣氣氛下，采用二次還原爐對步驟2）中所述的二氧化鉬進行二次氫氣還原處理，得到粗制鉬粉；4）將步驟3）中所述的粗制鉬粉過180目篩取篩下物，然后將過篩后的篩下物置于混料機中混合均勻，得到成品Mo粉。
該生產方法的注意事項有：一是步驟1）中所述鉬酸銨粉末中鉬的質量百分含量不小于54%，含水率為3%?5%，費氏粒度為6.0um?22.0um，松裝密度為1.0g/cm3?1.5g/cm3；二是步驟1）中所述的球磨機為ASM型臥式攪拌球磨機，該設備中的球磨介質為鉬球，鉬球中鉬的質量百分含量不小于99.95%；三是步驟2）中所述一次還原爐為回轉管式還原爐；四是步驟3）中所述二次還原爐為推進式十八管爐。

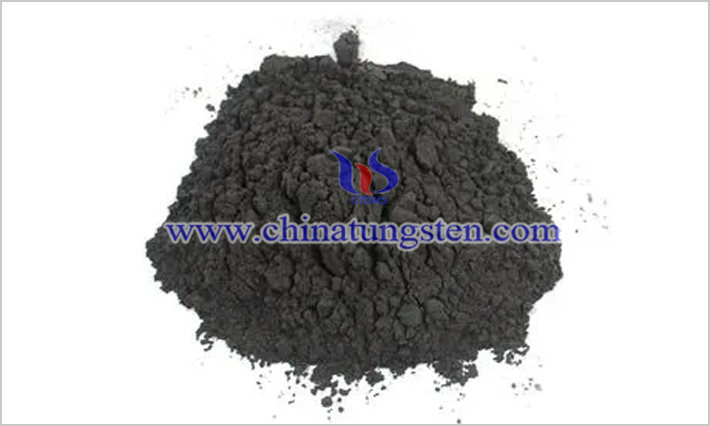

該生產技術的優(yōu)勢有：完全摒棄了傳統(tǒng)工藝需將該篩上物返回鉬酸銨生產線重新進行氨浸、酸沉和結晶處理的冗長工序；所制備的成品鉬粉的費氏粒度為2.0um?5.0um，松裝密度為0.8g/cm3?1.2g/cm3。
