塑性是鎢合金板材的一項非常重要的力學性能，其指標一般通過拉伸試驗機獲得。但是，使用拉伸試驗機進行測試的話，操作較為復雜，而且檢測效果不佳。為了解決上述的問題，專利文檔序號為28174527的研究者提出了一種新型塑性檢測裝置的制作方法。

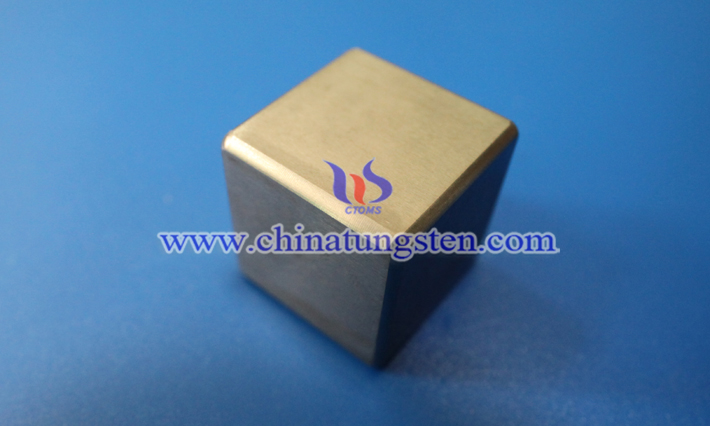

中鎢在線鎢合金圖片
新型塑性檢測裝置包括工作臺板，而工作臺板上設有用于夾緊待檢測工件的夾緊機構，以及用于彎折待檢測工件的彎曲機構。所述夾緊機構包括固定在工作臺板上的靜壓緊塊，以及可相對靜壓緊塊移動的動壓緊塊，動壓緊塊與第一驅動件連接；動壓緊塊靠近彎曲機構的邊緣具有檢測角。
第一驅動件為氣缸，氣缸的活塞與動壓緊塊連接。氣缸的延伸方向與動壓緊塊的移動方向形成夾角；工作臺板上設有肘夾座，肘夾座上設有肘夾，氣缸的活塞與動壓緊塊之間通過肘夾連接。動壓緊塊上指向靜壓緊塊側還設有導柱，靜壓緊塊上設有穿設導柱的導向孔。

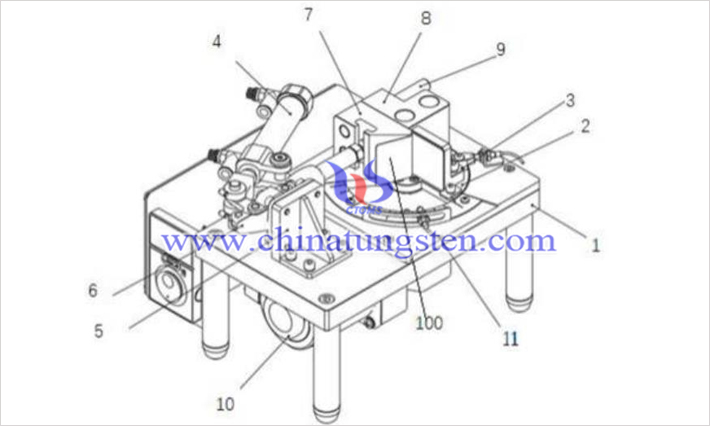

鎢合金塑性檢測裝置圖片
彎折機構包括設置工作臺板上可轉動的彎曲轉盤，彎曲轉盤上設有彎曲壓盤，彎曲壓盤包括與待檢測工件接觸的第一接觸面；靜壓緊塊包括與待檢測工件接觸的第二接觸面；初始狀態下，第一接觸面與第二接觸前面平齊；彎曲轉盤的旋轉中心與第一接觸面和第二接觸面的相交線相重合。彎折機構還包括驅動彎曲轉盤轉動的第二驅動件。第一驅動件和第二驅動件均連接的位置感應器。
該設備的優點在于整體結構緊湊，操作便捷，可以快速檢測材料塑性指標，而且測試結果較準確。
