二硫化鎢（WS2）粉末除了能用來制造固體潤滑劑、石油催化劑和芯片晶體管之外，還適合制造負極材料，主要是歸因于WS2具有層狀結(jié)構(gòu)，而且層與層之間的距離較為適中，進而賦予它良好的儲鈉性能、較快的電子傳輸速率和優(yōu)異的熱化學(xué)穩(wěn)定性等優(yōu)點。
鈉電池圖片
作為目前主流儲能電池即鋰離子電池的理想代替品，鈉離子電池雖然具有原料易得和生產(chǎn)成本較低的優(yōu)點，但也存在實際容量較低等不足。與鋰離子相比，鈉離子的半徑更大，所以更不利于商業(yè)化石墨負極材料儲存，即石墨的儲鈉性能較差。
為了開發(fā)儲鈉性能良好的負極材料，福州大學(xué)研究者（專利文檔序號為28486888）制備出由二硫化鎢納米片組成分等級空心球。WS2空心球的層間距較大，約為1.02nm，因而具有良好的儲鈉性能，有利于鈉離子在其中的嵌入與脫嵌，同時能避免負極材料發(fā)生體積膨脹的問題。

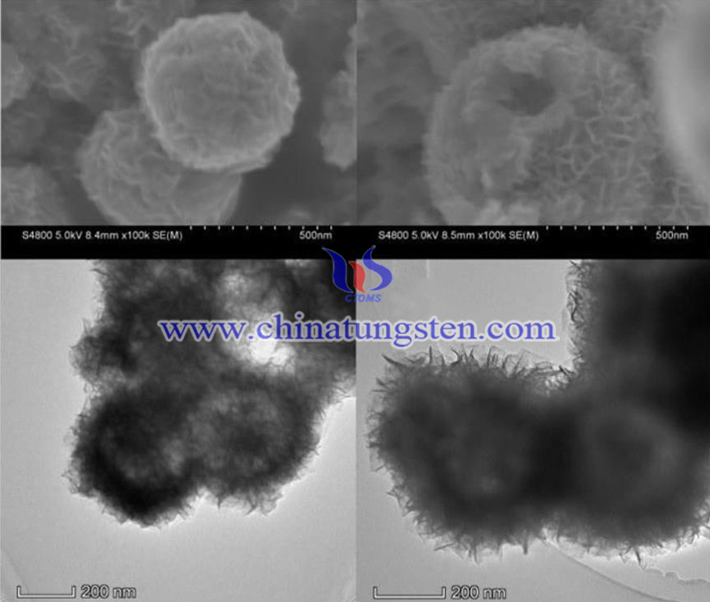

專利文檔序號為28486888 WS2空心球電鏡圖
溶劑熱法制備金屬相1t-WS2空心球的步驟：將0.255g二氯化鎢和0.375g硫代乙酰胺放進20ml異丙醇和10ml乙醇中并攪拌1h；然后放進200℃烘箱中反應(yīng)24h后取出，待其冷卻至室溫；接著離心，用乙醇和去離子水洗滌數(shù)遍；最后放進70℃真空烘箱烘干，即可獲得所需要的產(chǎn)品。
金屬相1t-WS2空心球在鈉電池負極材料中的應(yīng)用：按質(zhì)量比7：2：1將金屬相1t-WS2空心球、乙炔黑和PVDF（聚偏氟乙烯粘結(jié)劑）混合均勻，后涂布在銅箔上做鈉電池負極材料。
