眾所周知，硬質(zhì)合金是由難熔金屬的硬質(zhì)化合物如碳化鎢（WC）粉末和黏結(jié)金屬如鈷（Co）粉通過(guò)粉末冶金工藝/注射成型技術(shù)/3D打印工藝制成的一種合金材料，具有硬度高、韌性好、耐磨、耐熱、耐腐蝕等特點(diǎn)，廣泛應(yīng)用在切削刀具、五金模具、航空航天零件等領(lǐng)域上。然而，硬質(zhì)合金性能的影響因素包括WC粉末含量、WC晶粒大小和Co含量的影響。
中鎢在線硬質(zhì)合金球齒圖片
通常，隨著WC粉末含量的增多，硬質(zhì)合金的硬度越大，耐磨性越好，但韌性越差；隨著WC晶粒的減小，合金的硬度越大，反之越小；隨著鈷含量升高，合金的韌性越好，硬度越小，反之韌性越差，硬度越高。
研究表明，當(dāng)Co含量為6%及WC平均晶粒為0.8μm時(shí)，硬質(zhì)合金的密度為14.85-14.95g/cm3，抗彎強(qiáng)度大于或等于3000MPa，硬度為92.6HRA（±0.5），適用于制造加工非金屬、有色金屬工具。
當(dāng)Co含量為6%及WC平均晶粒為0.4μm時(shí)，硬質(zhì)合金的密度為14.5-14.7g/cm3，抗彎強(qiáng)度大于或等于3500MPa，硬度為94HRA（±0.5），適用于粉末治金加工和可制成PCB（印制電路板）。

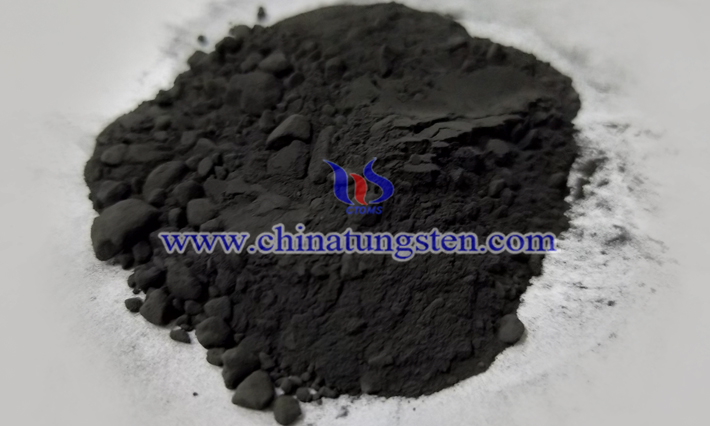

中鎢在線碳化鎢粉末圖片
當(dāng)Co含量為8%及WC平均晶粒為0.5μm時(shí)，硬質(zhì)合金的密度為14.4-14.6g/cm3，抗彎強(qiáng)度大于或等于3600MPa，硬度為93.3HRA（±0.5），適用于硬端銑精銑，加工纖維、木材、塑料、黃銅、鋁合金等，可制作PCB微鉆和雕刻刀。
當(dāng)Co含量為10%及WC平均晶粒為0.8μm時(shí)，硬質(zhì)合金的密度為14.35-14.5g/cm3，抗彎強(qiáng)度大于或等于4000MPa，硬度為91.7HRA（±0.5），適合加工鑄鐵，鋁合金及各種非金屬材料的首選牌號(hào)；適用于硬度低于HRC55材料的加工，通用性良好。
當(dāng)Co含量為10%及WC平均晶粒為1.0μm時(shí)，硬質(zhì)合金的密度為14.4-14.55g/cm3，抗彎強(qiáng)度大于或等于3800MPa，硬度為91.2HRA（±0.5），可以普通端銑，粗銑，適用于HRC30-45材料加工。
