作為高硬脆材料的典型代表，硬質合金在加工、使用和運輸等過程中都要極為小心，主要是因為合金韌性不足，容易導致斷裂。那么，硬質合金的斷裂韌性應如何測試，才能讓使用者更了解所選產品的質量。
中鎢在線硬質合金刀具圖片
硬質合金斷裂韌性的測試方法的包括維氏/努氏壓痕（IM）法、單邊切口梁（SENB）法、單邊V形缺口梁（SEVNB）法、壓痕-彎曲強度（IS）法等。
1.壓痕法
測試試樣表面先拋光成鏡面，在顯微硬度儀上，以10Kg負載在拋光表面用硬度計的錐形金剛石壓頭產生一壓痕，這樣在壓痕的四個頂點就產生了預制裂紋。根據壓痕載荷P和壓痕裂紋擴展長度C計算出斷裂韌性數值（KIC）。計算公式如下：
其中E為楊氏模量，載荷P單位為N，裂紋長度C單位為mm，顯微硬度HV單位為GPa。

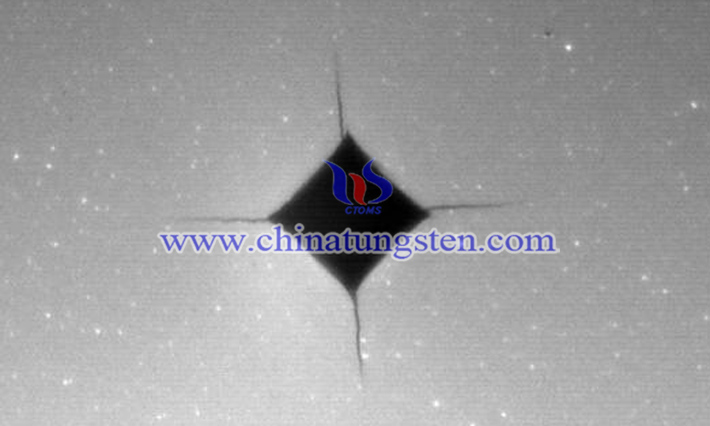

硬質合金預制裂紋圖片
該測試方法SENB法簡便經濟，但大程度敏感于試樣表面光潔度和應力狀態(tài)，數據準確性和精確性較差。
2.SENB法
在矩形截面的長柱狀合金部件中部開一個很小的切口作為預置裂紋，切口寬度最好不大于0.25mm，切口深度約為試件的0.4~0.5倍，采用三點或四點彎曲對試樣加載直至斷裂。
該測試方法的數據較準確和可靠，深受國內外相關人員歡迎。但由于切口鈍化效應的存在，其測試的結果往往偏大。
3.SEVNB法
SEVNB法則通過小顆粒研磨膏制備切口半徑小于25μm的切口，使裂紋更接近真實裂紋，從而得到更為準確的斷裂韌性值。
