納米氮化鎢是一種新型催化材料，在加氫脫硫、加氫脫氮中有著比硫化物催化劑更加優(yōu)越的催化性能，不僅能避免因工業(yè)催化劑預(yù)硫化而帶來的硫污染問題，還對(duì)雜原子環(huán)的氫解有很高的選擇性，可大大降低過程中的氫耗，是貴金屬催化劑理想的代替品之一。專利號(hào)為CN104743529A的研究者提出了一種粉末冶金制備技術(shù)來生產(chǎn)納米氮化鎢，具體步驟如下：

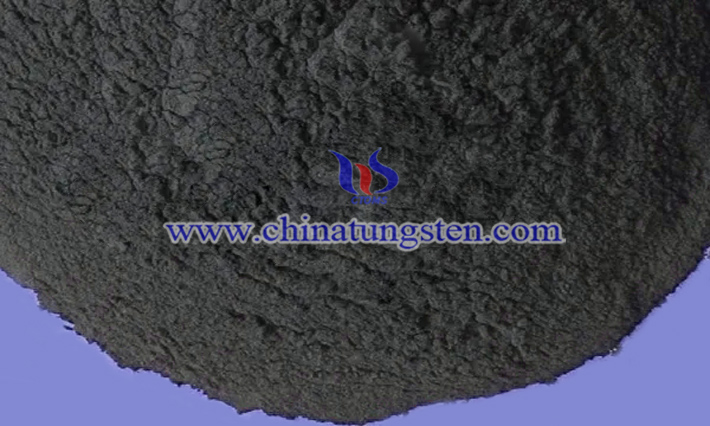

納米氮化鎢
1）原料：以偏鎢酸銨、硝酸銨、輔助劑（如尿素、甘氨酸、蘋果酸、硫脲、檸檬酸等）和乙二胺四乙酸為原料；2）溶液配制：將所選擇原料按照一定的配比溶于水，混合均勻；硝酸銨與偏鎢酸銨摩爾比為12~36；輔助劑與偏鎢酸錢的摩爾比為5~15；乙二胺四乙酸與偏鎢酸錢摩爾比為0.5?1；3）前驅(qū)體制備：將步驟2）得到的水溶液加熱，隨著水溶液的揮發(fā)，溶液在發(fā)生濃縮后鼓泡，放出大量的氣體，在幾秒鐘內(nèi)發(fā)生劇烈氧化還原反應(yīng)，形成一種多孔的前驅(qū)體粉體；4）氮化鎢的制備：將步驟3）得到的前驅(qū)物在氨氣氣氛下氮化，得到純凈、孔隙率和粒徑可控的納米氮化鎢粉末。

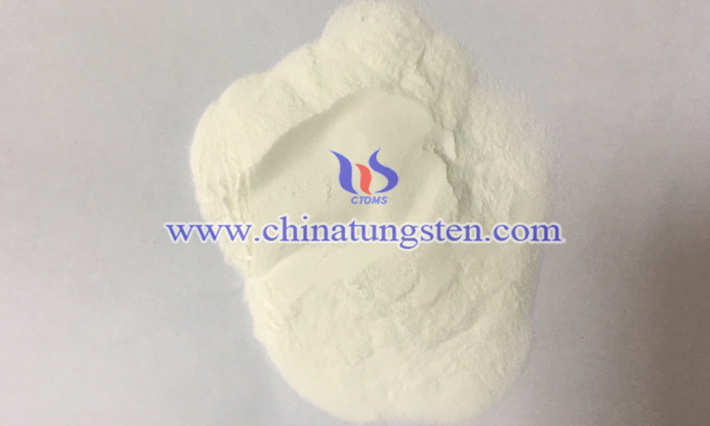

偏鎢酸銨
該生產(chǎn)技術(shù)的優(yōu)點(diǎn)包括工藝流程短、生產(chǎn)成本低，操作簡便、快捷，適合規(guī)?；a(chǎn)；可以通過控制原料的種類及配比，控制前驅(qū)體制備的反應(yīng)過程，控制前驅(qū)體的粒徑、孔隙結(jié)構(gòu)；可以通過氨氣的氮化溫度，控制所得到氮化鎢的粒度、孔隙結(jié)構(gòu)，從而達(dá)到提高催化性能的目的。
