1.什么是YG6鎢鋼？
YG6鎢鋼是一種鎢鈷類硬質(zhì)合金，是一種中顆粒鎢鈷合金，是由碳化鎢（WC）粉末和鈷（Co）粉末組成的一種合金材料，其中WC粉末的含量占94%，鈷粉末的含量占6%。
2.YG6鎢鋼的特點(diǎn)
密度為14.6-15.0g/cm3，硬度約89.5HRA，抗彎強(qiáng)度約1380N/mm2，沖擊韌性2.6σK/(J/cm)，具有較好的使用強(qiáng)度、沖擊韌度、耐磨性和抗腐蝕性。
3.YG6鎢鋼的生產(chǎn)流程
配料（碳化鎢粉和鈷粉）→濕磨→摻膠、干燥、制?！旌狭！尚巍鸁Y(jié)→鎢鈷類硬質(zhì)合金。其中，燒結(jié)過程可以分為四個(gè)基本階段：脫除成形劑及預(yù)燒階段，固相燒結(jié)階段（800℃--共晶溫度），液相燒結(jié)階段（共晶溫度--燒結(jié)溫度），冷卻階段（燒結(jié)溫度--室溫）。

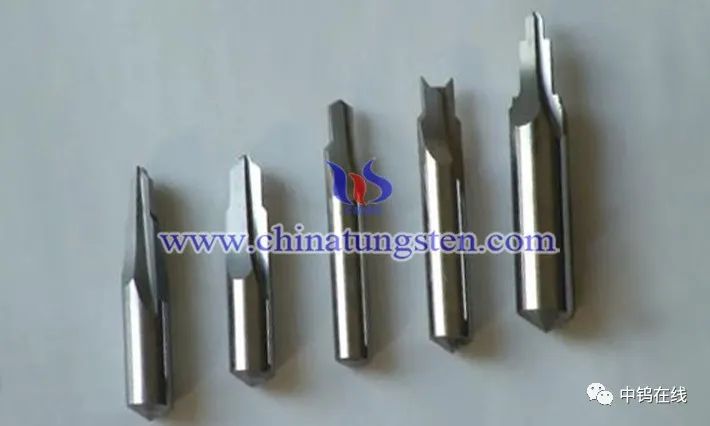

4.YG6鎢鋼用途
適用于鑄鐵、有色金屬及其合金、非金屬材料的精加工和半精加工。例如，適用于應(yīng)力較大的條件下，拉制直徑小于20毫米的鋼、有色金屬及合金棒材，亦適于拉伸直徑在10毫米以下的管材；適用于標(biāo)準(zhǔn)件、軸承等制作用的冷鐓、冷沖、冷壓模具的制作。
5.YG6鎢鋼加工注意事項(xiàng)
1）其脆性較大，所以在沖擊和過度的加工負(fù)荷下容易裂開和崩角。
2）其在切斷、研磨后的加工面會(huì)很光滑，而且角非常尖銳，請(qǐng)?jiān)诎徇\(yùn)及使用時(shí)注意安全。
3）其進(jìn)行放電加工后的面最容易出現(xiàn)裂開和崩角，所以請(qǐng)按照制品的使用條件來調(diào)整加工程序。
4）其在線切割時(shí)經(jīng)常會(huì)產(chǎn)生裂開的現(xiàn)象，所以請(qǐng)?jiān)诩庸ず蟠_認(rèn)加工面無缺陷后再進(jìn)行下一道工序的加工。
