金相制備是材料顯微組織觀察的基礎(chǔ)，也是研究材料性能及檢測(cè)缺陷失效的重要方法。為了進(jìn)一步提高鎢鋯合金金相樣品制備時(shí)的安全性以及使其能夠快速且清晰顯示出顯微組織，研究者提出了一種新的制備方法。具體步驟如下：
1）取樣：截取小塊樣，切割面為檢查面；
2）磨制：用砂紙對(duì)檢查面進(jìn)行磨制去除表面劃痕，磨制結(jié)束后，將樣品放入酒精中超聲清洗后取出吹干；
3）粗拋：用金剛石噴霧拋光劑進(jìn)行粗拋，轉(zhuǎn)速300～500r/min；粗拋結(jié)束后，將樣品放入酒精中超聲清洗后取出吹干；
4）細(xì)拋：用三氧化二鉻拋光劑進(jìn)行細(xì)拋，轉(zhuǎn)速100～150r/min；細(xì)拋結(jié)束后，將樣品放入酒精中超聲清洗后取出吹干；

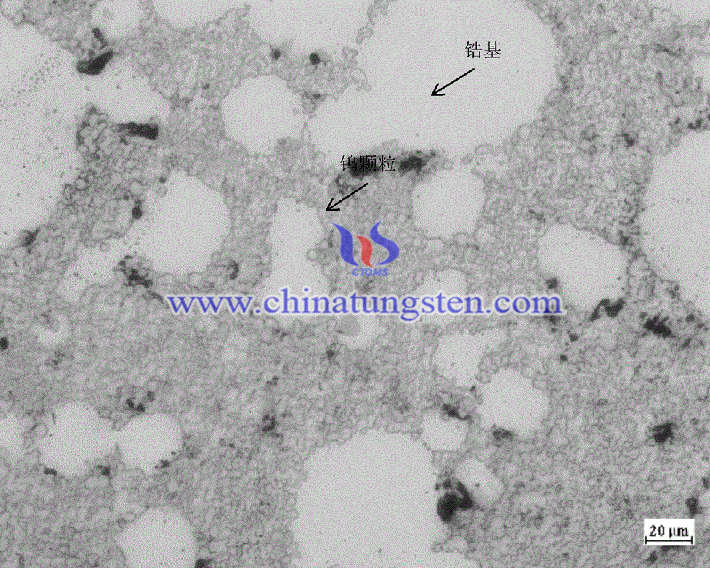

5）最終拋光：用硅乳膠懸浮液進(jìn)行最終拋光，轉(zhuǎn)速100～150r/min；最終拋光結(jié)束后，將樣品放入酒精中超聲清洗后取出吹干，觀察到粒徑為1～3μm的含鎢相。
該制備技術(shù)的注意事項(xiàng)如下：
（1）磨制過(guò)程包括：
粗磨；用180目或200目碳化硅水砂紙沿垂直劃痕方向?qū)悠窓z查面進(jìn)行粗磨；
細(xì)磨；將樣品旋轉(zhuǎn)90度，使用240目、400目、600目、800目碳化硅水砂紙中一種或者幾種進(jìn)行一道次或者多道次對(duì)樣品檢查面進(jìn)行細(xì)磨，在采用多道次時(shí)，后一道砂紙的目數(shù)比前一道次砂紙的目數(shù)高，磨制過(guò)程中采用水做潤(rùn)滑劑，在上一道次完成后將試樣沿同一方向旋轉(zhuǎn)90度。
精磨：使用600目、800目、1000目的碳化硅金相砂紙一種或者幾種涂肥皂作為潤(rùn)滑劑進(jìn)行一道次或者多道次對(duì)樣品檢查面進(jìn)行精磨；在采用多道次時(shí)，后一道砂紙的目數(shù)比前一道次砂紙的目數(shù)高。
（2）步驟4）中三氧化二鉻拋光劑的制備步驟：
混合液制備：將三氧化二鉻加入水中形成混合液；
一次過(guò)濾：將混合液倒入100～300目單層銅網(wǎng)過(guò)濾，留取過(guò)濾后的懸浮液；
二次過(guò)濾：將一次過(guò)濾后的懸浮液倒入與單層銅網(wǎng)目數(shù)相同或者高于單層銅網(wǎng)目數(shù)的雙層銅網(wǎng)再次過(guò)濾；將二次過(guò)濾后的懸浮液靜置20～60min，取下層粘稠部分為三氧化二鉻拋光劑。
