作為金屬鎢中的一種重要化合物，氧化鎢（WO3）主要用來制造鎢粉、碳化鎢粉和硬質(zhì)合金等產(chǎn)品。然而，目前生產(chǎn)WO3的煅燒熱解法存在產(chǎn)品顆粒大的缺點(diǎn)，致使在一些特殊領(lǐng)域應(yīng)用受到限制。因此，為了生產(chǎn)粒度更小和比表面積更大的鎢氧化物顆粒，研究者開發(fā)了一種新的制備方法——熱解法，具體步驟如下：

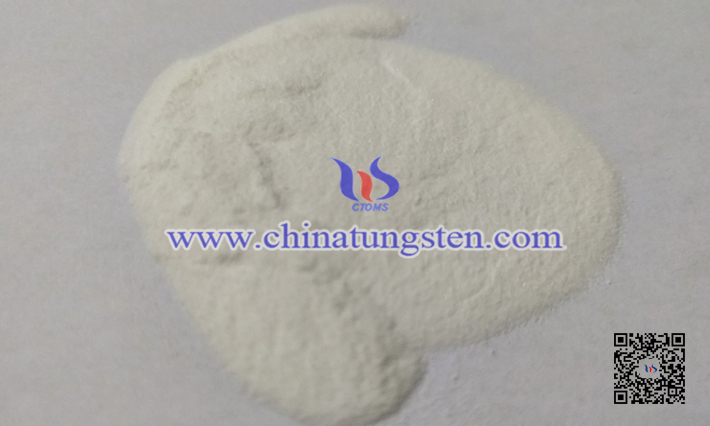

1）選用高純仲鎢酸銨（APT）作為反應(yīng)原料，在反應(yīng)容器中加入蒸餾水，并采用電磁攪拌器進(jìn)行攪拌，邊攪拌邊加入檸檬酸溶液；2）等待檸檬酸溶液全部溶解并混合均勻后，邊攪拌邊向反應(yīng)容器中加入APT；3）APT加入完畢后加入氨水，攪拌均勻得到反應(yīng)溶液；4）將所述反應(yīng)溶液置于蒸發(fā)容器中濃縮，濃縮得到的濃縮液在干燥設(shè)備中于150-160°C下進(jìn)行干燥得到前驅(qū)體；5）將前驅(qū)體放入在研磨設(shè)備中進(jìn)行粉碎，隨后放入通有氧氣的坩堝中進(jìn)行熱處理，最終得到納米氧化鎢粉末。
該生產(chǎn)方法注意事項(xiàng)如下：檸檬酸溶液的加入量以APT與檸檬酸的摩爾比計(jì)算為1.5；所述氨水的濃度為30%；所述熱處理時，以每克前驅(qū)體計(jì)算氧氣的流量為50-60ml/min，溫度為500-520°C，時間為 1.2-1.5h。

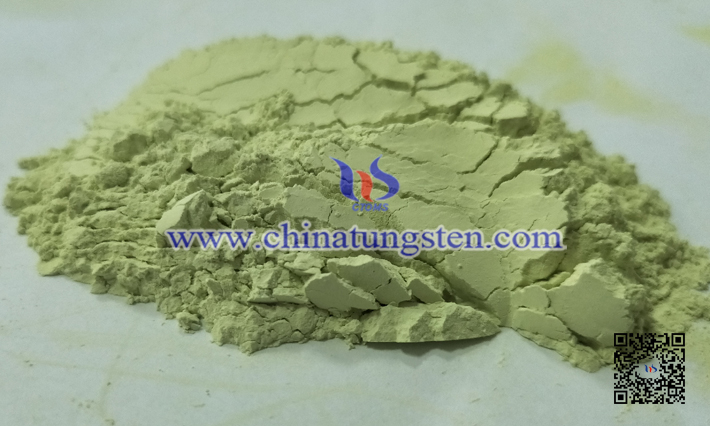

與現(xiàn)有的制備方法相比，該技術(shù)的優(yōu)點(diǎn)是：采用了優(yōu)選的原料組成及相應(yīng)的配比，主要是APT與檸檬酸的選用，以及二者合適的配比，以及與之相配合的制備工藝參數(shù)，主要是氧氣的流量和熱處理溫度，從而獲得了粒徑均勻分布的納米氧化鎢粉末。
