作為難熔金屬鎢的一種重要衍生物，碳化鎢（WC）是硬質合金重要的生產(chǎn)材料，英文Tungsten Carbide，化學式WC，分子量195.85。
一、性質方面

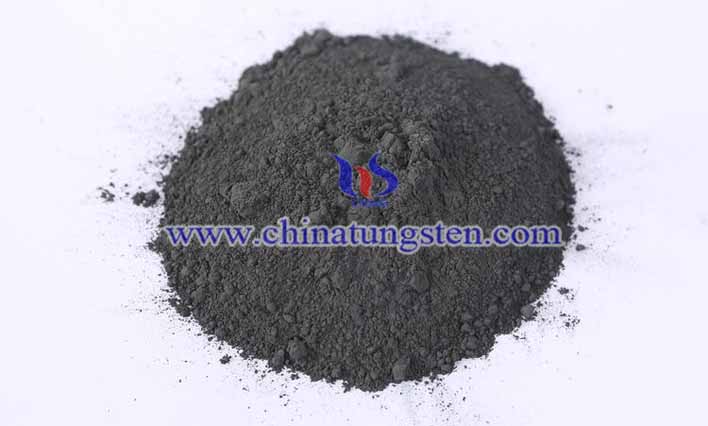

黑色粉末，有金屬光澤，熔點2870 ℃，沸點6000 ℃，密度15.63g/cm3（鋼密度的兩倍），顯微硬度17300MPa，彈性模量710GPa，抗壓強度56MPa，不溶于水、鹽酸和硫酸中，但能溶于碳化鈦等碳化物中，具有良好的剛性、耐腐蝕性和導電導熱性（熱膨脹系數(shù)6.9×10-6/K，電阻率19.2×10-6Ω·cm），較低的抗氧化能力和還原性。
當溫度升高到500℃時，WC易被空氣氧化成氧化鎢，在一定條件下，WC會與過氧化氫溶液發(fā)生反應；WC易溶于硝酸和氫氟酸的混合酸及王水中。在高溫下，WC可分解為鎢和碳。
二、晶體結構

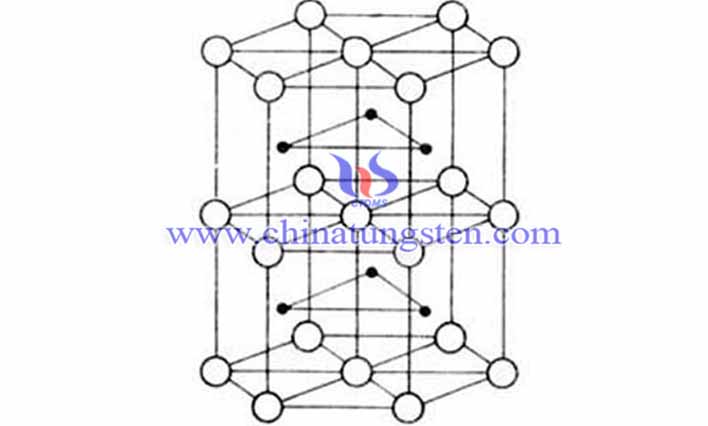

六方晶體，碳原子嵌入鎢金屬晶格的間隙中，并沒有破壞原有的金屬晶格，而是形成了填隙溶體。
三、生產(chǎn)方法
將鎢粉和炭黑均勻混合，后在石墨管爐中進行碳化，碳化完成后在球磨機中進行球磨，接著過篩，合批，檢驗即可。
注意事項：1）鎢粉與炭黑一定要混合均勻，否則WC將出現(xiàn)黑心和分層現(xiàn)象；2）碳化工藝根據(jù)鎢粉及碳化鎢的粒度要求來選擇。
四、用途
1.作硬質合金的生產(chǎn)原料。不過根據(jù)合金用途的不同，采用的碳化鎢的粒度也不同：精加工合金采用超細顆粒WC；粗加工合金和耐磨零件采用中顆粒WC；耐沖擊工具采用粗顆粒WC。
2.作噴涂材料，具有高度致密、高結合強度、大硬度、氣孔率低的特點。
3.制備銀碳化鎢電觸頭。電觸頭是高壓斷路器、開關柜、隔離開關、接地開關的重要部件。
