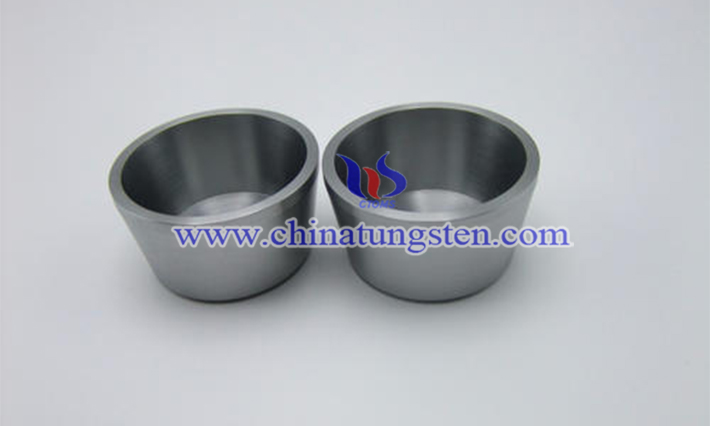

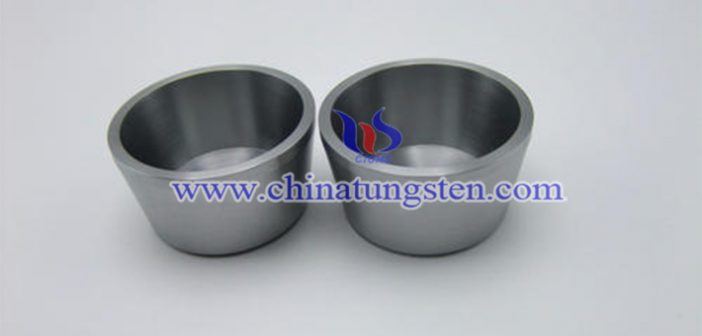

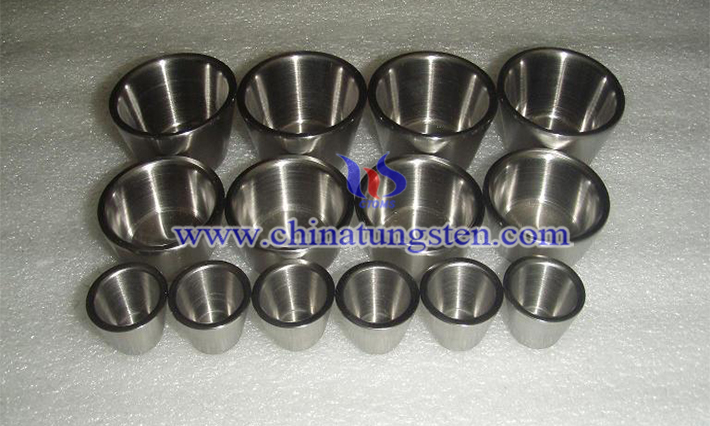

什么是鎢坩堝？它是用鎢棒車削加工成型，焊接成型，采用純鎢板、鎢片和純鎢棒經相應的工藝加工而成，它的制備方法有多種。被廣泛應用于稀土冶煉、石英玻璃、晶體生長等行業(yè)，在現代工業(yè)中發(fā)揮著主要的作用。
鎢坩堝的制備方法主要有6種：
1.0 等靜壓－燒結法
2.0 鍛造加工法
3.0 化學氣相沉積法
4.0 等離子噴涂成形法
5.0 旋壓成形法
6.0 鉚焊成形法
這6種制備方法中最常用有3種：等靜壓－燒結法，鍛造加工法和鉚焊成形法，絕大部分產品由這3種方法制成。另外的化學氣相沉積法能制備高純、致密、大尺寸的產品，讓人對它未來的發(fā)展充滿期待。
因為等靜壓－燒結法是當今生產此坩堝最主要的制備技術之一，也是最普遍的生產方法，我國制作大尺寸該產品的水平已經排在世界前列，以后重點將放在持續(xù)提高其冷等靜壓工藝和燒結工藝的工藝水平上，下面詳細介紹其制備步驟：
等靜壓－燒結法方法主要包括原料合批、裝粉、等靜壓壓制、高溫燒結、車加工、成品檢驗等六個工序。步驟如下：根據壓胚裝料要求尺寸組裝模具，把符合國標要求的鎢粉原料裝入模具并且密封，放入冷等靜壓機中進行壓制，成形壓強一般為180~250 MPa，然后將壓坯置于高溫感應燒結爐中燒結，升溫速率為80~150℃/h，最高溫度為2200~2400℃，高溫保溫時間為4~8 h，按照成品要求對燒坯進行車加工，最后對成品進行外觀、尺寸、密度等質量檢測。
