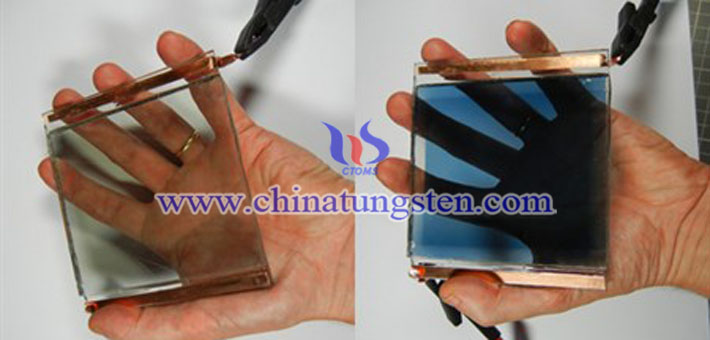

有專家提出一種無機全固態WO3電致變色器件制備方法。其中，該無機全固態電致變色器件具有氧化鎳-氧化鋯-氧化鎢疊層結構，且疊層結構上還旋涂了銀納米線。
更多內容請?jiān)L問：
http://tungsten-oxide.com/chinese/index.html
一種無機全固態WO3電致變色器件的制備方法
步驟一：將1.224g醋酸鎳溶解在10mL乙二醇單甲醚中，加入0.5mL乙醇胺作為穩定劑，在60℃下油浴加熱攪拌2h后靜置陳化24h，得到前驅體A；
將裁切好的ITO導電玻璃先后用洗滌劑、去離子水、異丙醇超聲清洗，每次持續15min，洗凈后置于烘箱烘干以待使用；
步驟二：在清洗完成的帶有透明導電電極的玻璃襯底上旋涂步驟一所得前驅體A，先低速后高速，低速轉速700rpm，高速轉速3000rpm，旋涂次數3次，每次低速旋涂時間10s，高速旋涂時間30s，每次旋涂之間退火溫度300℃，時間3min，然后在空氣氛圍300℃退火1h，得到氧化鎳薄膜；
步驟三：將1ml密度為1.279g/mL的液態醋酸鋯（鋯含量為15-16wt％）溶于2ml乙二醇單甲醚中，再加入12uL乙醇胺，在500r/min下攪拌并靜置24h老化，得到0.6mol/L的前驅體溶液B；
步驟四：在步驟二中得到的氧化鎳薄膜上旋涂步驟三得到的前驅體溶液B，旋涂轉速6000rpm，勻膠時間40s，勻膠次數3次，每次勻膠之間退火溫度200℃，時間3min，然后在200℃退火處理1h，得到氧化鋯與氧化鎳的疊層結構；
步驟五：將步驟四所得氧化鋯與氧化鎳的疊層結構加入到0.1molKOH電解液中，外加2.5V的電壓1min進行作色，在外加電場條件下褪色，使氫離子進入并儲存在氧化鋯與氧化鎳的疊層結構中，取出薄膜并在真空干燥箱中在100℃下干燥1h；
步驟六：將1g氯化鎢粉末溶于10mL無水乙醇中，在離心機中以3000r/min的速度離心攪拌1h后，得到前驅體溶液C；
步驟七：在步驟五得到的含有氫離子的氧化鋯與氧化鎳的疊層結構上旋涂步驟六所得前驅體溶液C，轉速為3000r/min，旋涂時間為40s。將濕膜在空氣中靜置30min，然后在200℃的溫度下退火處理1h，得到氧化鎳/氧化鋯/氧化鎢疊層結構；
步驟八：在步驟七得到的疊層結構上旋涂銀納米線，先低速后高速，低速轉速700rpm，高速轉速3000rpm，旋涂次數2次，每次低速旋涂時間10s，高速旋涂時間30s，每次旋涂之間退火溫度100℃，時間3min，在100℃下退火1h，得到無機全固態電致變色器件。
