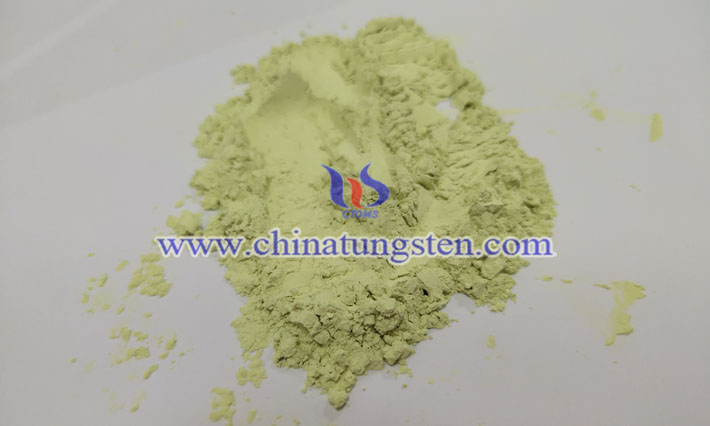

作為光催化劑，非金屬摻雜黃色氧化鎢的光催化性能相比純WO3得到了提升。這是因?yàn)榕cO2p軌道相比，非金屬離子（C、N、F、S）具有能量相對(duì)較高的軌道，用這些原子取代半導(dǎo)體氧化物（如WO3）中的部分O原子，則有可能使半導(dǎo)體的價(jià)帶位置升高，縮小半導(dǎo)體禁帶寬度，使其吸收邊紅移。
更多內(nèi)容請(qǐng)?jiān)L問：
http://tungsten-oxide.com/chinese/index.html
非金屬摻雜黃色氧化鎢光催化劑的制備
取一定量的鎢酸銨于瓷舟中，置于馬弗爐，在600℃下焙燒5h，自然冷卻后在瑪瑙研缽中研磨得到純WO3粉末。按照一定的比例（以w（M）/w（WO3）X100%計(jì)算為，wt%，其中，M為稀土元素），將一定量的摻雜元素前驅(qū)物和乙醇水溶液（V：V，1：1）混合，加入需要量的WO3粉末，于瑪瑙研缽中研磨30min后在鼓風(fēng)干燥箱中于80℃干燥過夜獲得前驅(qū)體。將前驅(qū)體于500℃焙燒2h，得到非金屬C、N、F、S摻雜的WO3粉體光催化劑。
