納米近紅外吸收材料用CsxWO3就是銫鎢青銅，其在近紅外區(qū)具有較高的光吸收性能，在可見光區(qū)具有較高的透過性能。隨著該種納米近紅外吸收材料的廣泛應(yīng)用，越來(lái)越多的學(xué)者開始關(guān)注銫鎢青銅，研究其制備方法。所以，以下主要介紹一種CsxWO3的制備方法。
更多內(nèi)容請(qǐng)?jiān)L問：
http://cesium-tungsten-bronze.com/chinese/index.html
一種納米近紅外吸收材料用CsxWO3的制備方法
第一步：取0.5mol/L的鎢酸溶液60ml，放入燒杯中，攪拌中依次加入37.8g的檸檬酸，攪拌均勻后，緩慢滴加15ml 0.1mol/L的碳酸銫溶液，然后加入90ml無(wú)水乙醇，繼續(xù)攪拌1h，獲得反應(yīng)前驅(qū)體溶液，前驅(qū)體中鎢酸的濃度為0.18mol/L，檸檬酸濃度為1.10mol/L，醇水體積比為3：2；
第二步：將第一步所得反應(yīng)前驅(qū)體溶液分三組轉(zhuǎn)移入三個(gè)100ml高壓釜中，190℃下連續(xù)反應(yīng)3d；

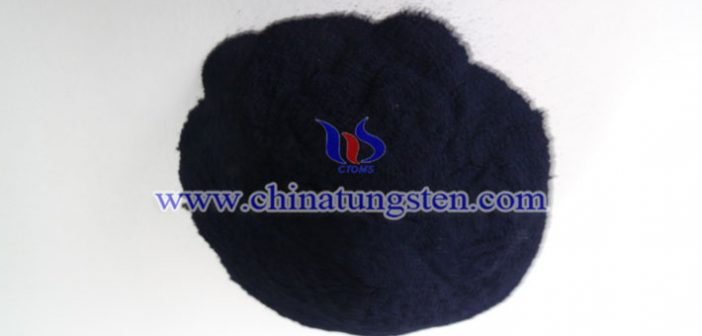

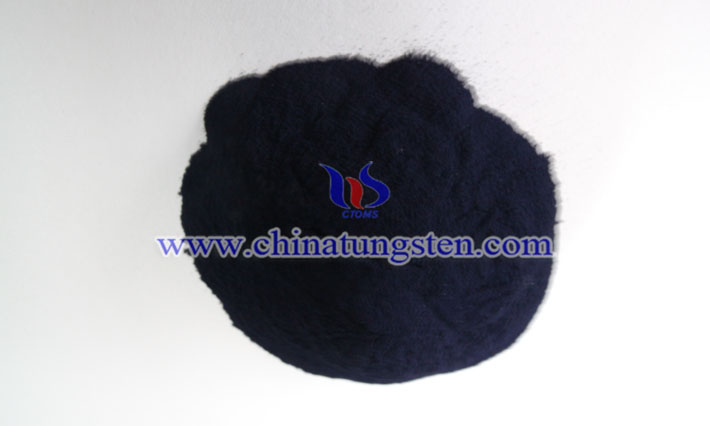

第三步：將反應(yīng)后的沉淀物依次進(jìn)行水洗、醇洗3次，經(jīng)過離心分離后，在50℃下烘干10h，獲得深藍(lán)色的CsxWO3粉體。
