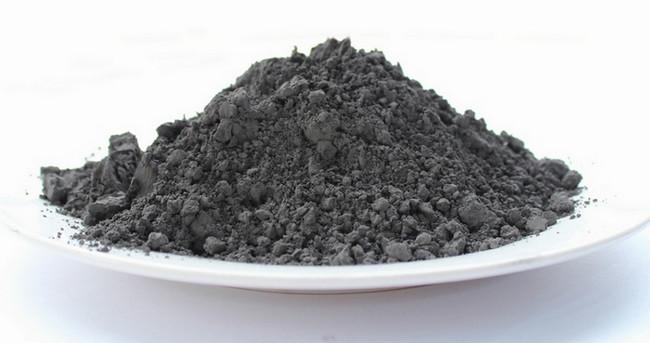

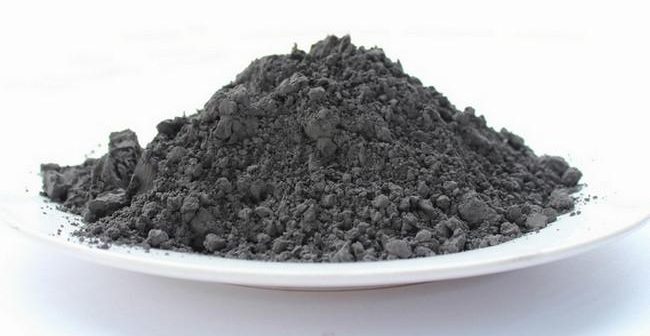

硬質(zhì)合金粉末特殊製備技術(shù)包括超細(xì)及納米WC粉、Co粉、WC-Co複合粉以及添加劑粉等等。超細(xì)及納米WC粉製備技術(shù)還可細(xì)分為WO3直接碳化法、快速碳熱還原法、紫鎢前驅(qū)體制備法、等離子體化學(xué)合成法等。WO3直接碳化法制備超細(xì)WC粉的基本工藝是：將WO3粉與炭黑均勻混合，製成球粒後在兩臺回轉(zhuǎn)爐中連續(xù)進(jìn)行還原-碳化，從而得到超細(xì)晶粒WC粉；快速碳熱還原法所具備的優(yōu)勢是快速加熱、快速冷卻、可規(guī)模化、高效率、低成本；紫鎢前驅(qū)體制備法以WO2.72為主要成分的鎢氧化物具有細(xì)針狀結(jié)構(gòu)，氫還原速度加快有利於制取均勻顆粒的超細(xì)鎢粉和碳化鎢粉；等離子體化學(xué)合成法則採用高溫等離子體進(jìn)行粉末製備，所制取的WC粉末粒度在10-50nm之間，游離碳含量可控制在0.1%範(fàn)圍內(nèi)，氧含量可控制在0.3%-0.5%之間。
新結(jié)構(gòu)及超細(xì)Co粉是針對Co這種良好的粘結(jié)相金屬進(jìn)行的改進(jìn)。Co是一種同素異構(gòu)體，低溫下呈六方結(jié)構(gòu)，脆性較大，球磨過程中容易破碎，高溫下則呈面心立方結(jié)構(gòu)，具有較好的韌性。將六方結(jié)構(gòu)經(jīng)破碎過篩得到新結(jié)構(gòu)的Co粉。為了防止Co粉出爐後的氧化，可採用石蠟蒸汽在Co粉顆粒表面包覆有機(jī)薄膜。另外，為了強(qiáng)化粘結(jié)相，以防止不均勻溶解析出使WC晶粒異常長大，改善硬質(zhì)合金性能，人們研究了具有不同成分和結(jié)構(gòu)的新粘結(jié)相，如共晶鈷合金、超合金粘結(jié)相粉末製備。這兩種合金的優(yōu)點(diǎn)在於可使WC晶粒保持最初狀態(tài)直至燒結(jié)完成，還可通過調(diào)整粘結(jié)相的組分來改善硬質(zhì)合金的紅硬性以及抗蠕變能力。這樣所制得的粘結(jié)相強(qiáng)化硬質(zhì)合金刀具具有更高的切削壽命。
