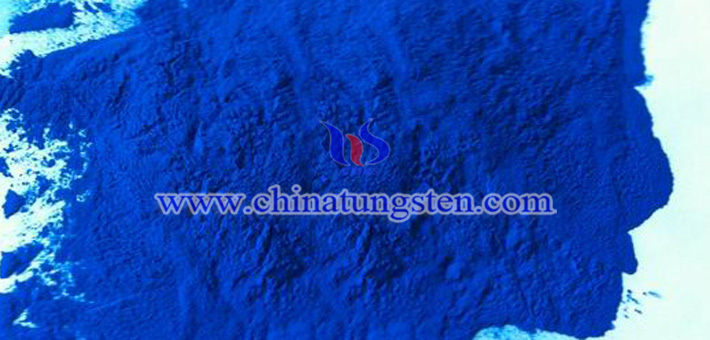

超細藍色氧化鎢是一種顆粒度超細的藍色粉末。
煆燒制取藍色氧化鎢

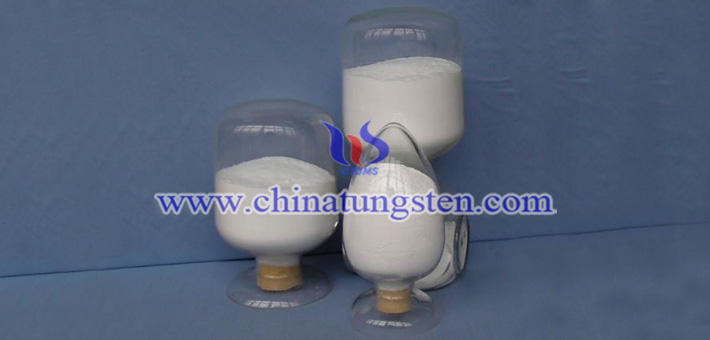

採用仲鎢酸銨（APT）為原料，在氫氣（H2）氣氛下煆燒制取藍色氧化鎢。將APT裝入料舟中，置於石英玻璃管內(nèi)的高溫區(qū)?？刂茰囟?、H2流量和恒溫時間三個參數(shù)來製備藍色氧化鎢。為制得裂縫較多、均勻性好的藍色氧化鎢，設置參數(shù)如下：
1.溫度為400~500℃，煆燒時間為30-40分鐘，氫氣流量為1.5L/min。
2.還原的煆燒溫度，影響藍色氧化鎢性能的主要參數(shù)，控制在40℃下。
藍色氧化鎢的相態(tài)與APT比較，藍鎢已失去了六方晶形的特性，形成裂縫縱深的鬆散的顆粒晶貌，細微性比APT細。藍鎢表面有大量的裂紋和星狀孔洞，並有斷裂的現(xiàn)象，細微性均勻性較好。
更多內(nèi)容請訪問：
http://www.tungsten-powder.com/traditional/Blue_Tungsten_Oxide.html
