作爲過渡金屬硫族化合物的典型代表，二硫化鎢（Tungsten Disulfide，WS2）是一種黑色粉末，是一種二維度的半導體材料，具有與石墨烯相似的層狀結(jié)構(gòu)，特點主要包括良好的潤滑性能、光電性能、耐熱性和化學穩(wěn)定性等，所以廣泛應(yīng)用于光電、潤滑、儲能等領(lǐng)域。值得一提是，不同形貌的WS2的性能和應(yīng)用效果存在一定的區(qū)別。
相關(guān)內(nèi)容請閱讀：
不同形貌二硫化鎢的製備（二）

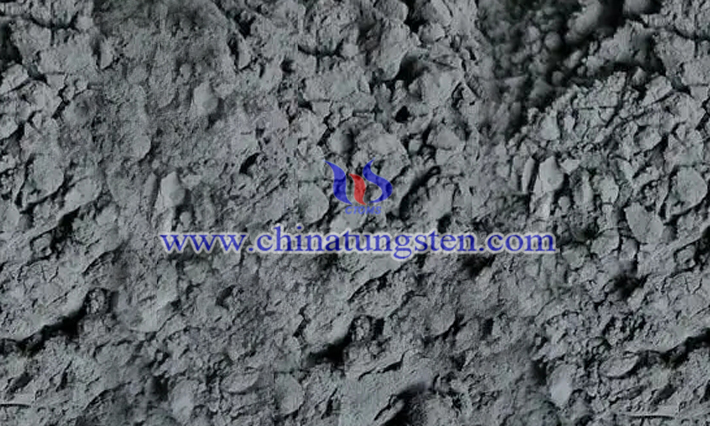

二硫化鎢圖片
根據(jù)形貌的不同，WS2可以分爲WS2納米管、WS2納米片、WS2納米花、WS2納米棒、 WS2納米顆粒、WS2納米纖維、WS2微球、WS2量子點和具有富勒烯結(jié)構(gòu)的WS2等。
WS2納米管的製備：以紫色氧化鎢（W18O49）納米綫和硫粉爲原料，然後在840℃和氫氣或氬氣的氣氛下進行加熱反應(yīng)即可。W18O49納米綫由于是一種非揮發(fā)性的物質(zhì)，所以能用作生長WS2納米管的模板。
中鎢在綫紫色氧化鎢圖片
WS2納米片的製備：一是“自上而下”的方法：利用層間較弱的結(jié)合力，將大尺寸的WS2進行剝離即可；剝離方法包括如微機械剝離、機械力輔助液體剝離、離子插入輔助液體剝離等。二是“自下而上”的方法：采用化學氣相沉積（CVD）、物理氣相沉積（PVD）或濕化學合成方法（水熱法、溶劑熱法、自組裝法、模板法等）等方法，對在給定條件下的WS2前驅(qū)體進行反應(yīng)即可。
WS2納米花的製備：有水熱法和高溫硫化法。其中，高溫硫化法具有成本較低、工藝較簡單、産出率較高和所製備的納米花形貌較均一等優(yōu)點；其步驟如下：將硫粉、硫脲和三氧化鎢混合均勻，然後製成圓片，再放入坩堝中加熱、保溫和冷卻等處理，即可制得花狀WS2。
