鎢絲雖然是燈泡的重要零部件之一，但是卻存在著冷、熱電阻小、光電性能差、壽命短及抗震性能差的缺點(diǎn)，因此在使用後燈絲很容易出現(xiàn)下垂情況。爲(wèi)了解決上述的問題，研究者提供一種通過改變鑭元素添加方式來提高鎢絲性能的製備方法。具體步驟如下：

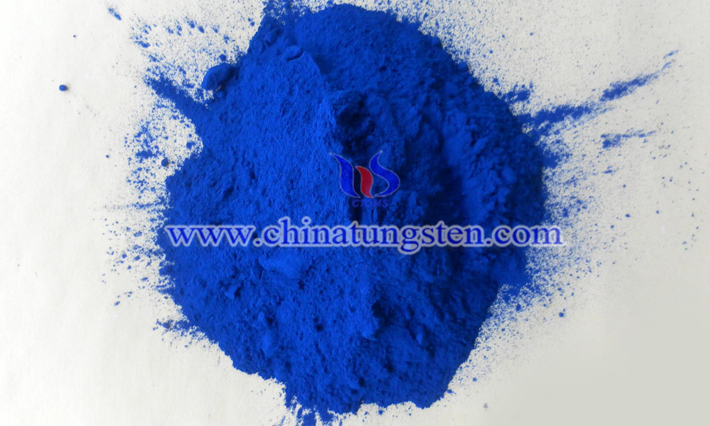

1）將仲鎢酸銨在還原爐中在高純氫氣中預(yù)還原成藍(lán)鎢；
2）濕法摻入矽酸鉀、硝酸鋁溶液，通過攪拌混合後乾燥，使鉀、矽、鋁吸附在藍(lán)鎢間隙內(nèi)，制得摻雜藍(lán)鎢；
3）使用壓力式噴槍將鑭酸氨溶液以噴霧的形式向放置在摻雜鍋中的摻雜藍(lán)鎢噴灑同時(shí)進(jìn)行攪拌，待噴灑完畢後烘乾，得到鑭酸氨摻雜藍(lán)鎢，後將其放入還原爐中進(jìn)行反應(yīng)，得到鎢鑭合金粗粉末；
4）將還原鎢鑭合金粉末用定量鹽酸、氫氟酸洗滌，去除過剩摻雜劑及其它雜質(zhì)得到鎢鑭合金粉末；
5）使用等靜壓機(jī)向裝在彈性模套內(nèi)的鎢鑭合金粉末施加各項(xiàng)均等的力，製成密度均勻的鎢坯條，鎢坯條在氫氣保護(hù)下進(jìn)行預(yù)燒結(jié)，得到預(yù)燒結(jié)條；
6）預(yù)燒結(jié)條在氫氣保護(hù)下進(jìn)行垂熔燒結(jié)，得到垂熔燒結(jié)條；再使用旋鍛設(shè)備對(duì)其進(jìn)行鍛打，得到鎢棒；
7）對(duì)鎢棒進(jìn)行退火處理，後進(jìn)行旋鍛，得到鎢桿；
8）在大轉(zhuǎn)盤上對(duì)鎢桿進(jìn)行粗拉伸，得到粗鎢絲；
9）將粗鎢絲在空氣中通過火焰進(jìn)行氧化退火，幷經(jīng)塗敷石墨及小壓縮比的單模拉伸，消除加工硬化，降低鎢絲抗拉強(qiáng)度；
10）將單模拉伸後的粗鎢絲經(jīng)多個(gè)模序拉制成所需的細(xì)鎢絲。
