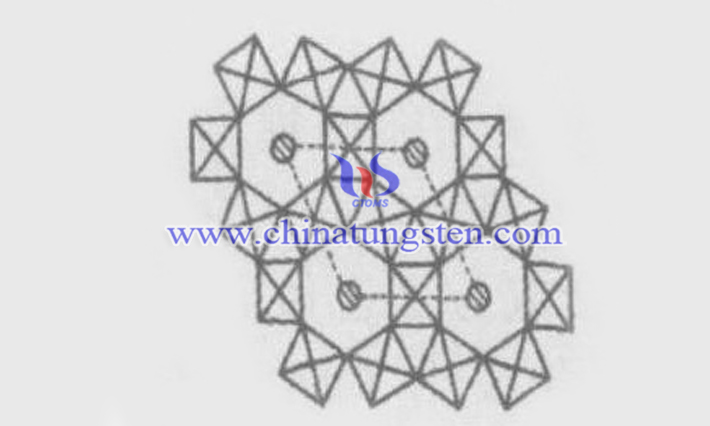

鎢青銅是一類(lèi)典型的非化學(xué)計(jì)量比化合物，是以氧化鎢爲(wèi)基礎(chǔ)嵌入不同陽(yáng)離子所形成的産物。當(dāng)嵌入氧化鎢中的陽(yáng)離子爲(wèi)NH4+時(shí)，所形成的産物爲(wèi)銨鎢青銅。爲(wèi)了克服現(xiàn)有的銨鎢青銅製備方法流程長(zhǎng)、産品形貌可控性差的問(wèn)題，研究者設(shè)計(jì)出了一種利用含氮化合物一步合成銨鎢青銅納米棒的製備方法，其具體步驟如下：
1）將鎢酸分散在極性有機(jī)溶劑中，加入銨鹽/氮的氫化物，超聲分散均勻，得到分散液；2）將步驟1）獲得的所述分散液轉(zhuǎn)移至反應(yīng)釜中，然後加熱反應(yīng)釜進(jìn)行溶劑熱反應(yīng)；3）將步驟2）中所述溶劑熱反應(yīng)的産物冷卻至室溫後，進(jìn)行離心分離，經(jīng)洗滌乾燥得到銨鎢青銅納米棒。
該生産方法的注意事項(xiàng)：（1）步驟1）中的鎢酸分散液濃度爲(wèi)10?300mg/mL；極性有機(jī)溶劑包括乙醇、異丙醇、乙睛或丙酮；銨鹽/氮的氫化物包括硝酸銨、氯化銨、碳酸銨、羥胺、氨或水合肼；銨鹽/氮的氫化物的用量與鎢酸的摩爾比值範(fàn)圍爲(wèi)1:5?5:1。（2）步驟2）中溶劑熱反應(yīng)的反應(yīng)溫度爲(wèi)150℃?200℃，反應(yīng)時(shí)間爲(wèi)6?24h。（3）步驟3）中的離心分離條件爲(wèi)3000-10000轉(zhuǎn)/分鐘，離心時(shí)間爲(wèi)3-15min；洗滌采用乙醇洗滌數(shù)次，乾燥采用真空乾燥，真空乾燥的條件爲(wèi)40?80℃，乾燥時(shí)間爲(wèi)6?24h。

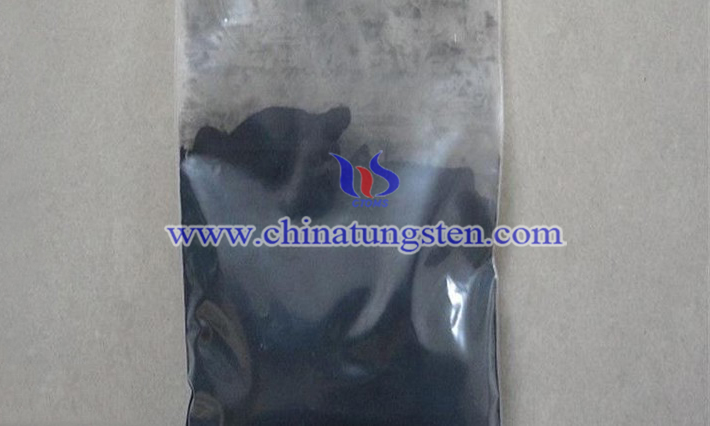

該生産方法具有操作簡(jiǎn)單、成本低廉、生産效率高等特點(diǎn)，而且所得到産物直徑爲(wèi)15~30nm，長(zhǎng)度爲(wèi)70~300nm。
