納米氧化銫鎢，即銫鎢青銅（Cs0.33WO3）超細(xì)顆粒，因晶體結(jié)構(gòu)爲(wèi)氧八面體結(jié)構(gòu)，而具有極爲(wèi)優(yōu)異的力學(xué)、熱學(xué)、光學(xué)和電學(xué)等特性，主要體現(xiàn)在無毒、無放射綫、可見光透光率達(dá)70%、近紅外區(qū)阻隔率達(dá)95%等特點(diǎn)，因而適合應(yīng)用于建築塗料中。
與普通的建築塗料相比，含有Cs0.33WO3粉末的塗料擁有更好的隔熱效果和紫外綫屏蔽作用，因而能讓室內(nèi)實(shí)現(xiàn)冬暖夏涼，在提高人們居住舒適度的同時(shí)，也可節(jié)省空調(diào)和暖氣費(fèi)用。那Cs0.33WO3塗料應(yīng)如何製備？
（1）先製備納米氧化銫鎢粉體：將山梨醇于夾套反應(yīng)釜中加熱溶解，加入鎢酸和硫酸銫，高速攪拌30min後，泵入均質(zhì)機(jī)進(jìn)行循環(huán)均化，60min後將産物泵入已加熱到150℃的高壓釜中，待上述物料完全轉(zhuǎn)移到高壓釜後，將反應(yīng)釜溫度上升到350℃，幷保溫600min，降溫到150℃，放出反應(yīng)産物，向其中加入去離子水，將物料打入壓濾機(jī)，以去離子水、無水乙醇洗滌，直到硫酸根含量低于100mg/kg，乙醇含量大于80%，將濾餅放進(jìn)真空烘箱烘乾，再進(jìn)行機(jī)械粉碎和氣流粉碎即可得到産物。

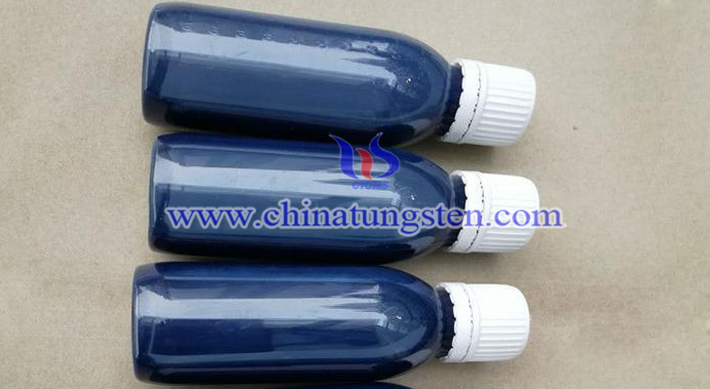

（2）製備氧化銫鎢納米漿料：將上述制得的Cs0.33WO3粉體、去離子水、分散劑、氫氧化鈉或硝酸加到攪拌釜中，攪拌均勻後泵入砂磨機(jī)中進(jìn)行研磨分散，直到漿料粒徑基本上不再降低，停止砂磨，即可制得納米漿料。
（3）將氧化銫鎢納米漿料加入到丙烯酸乳液中均勻攪拌即可得到塗料。
