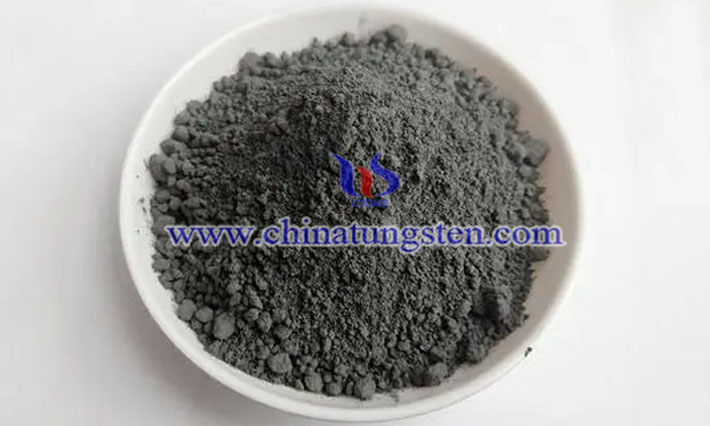

超細硬質合金是主要以超細碳化鎢粉末（WC）爲基礎原料，幷添加適當的粘結劑和晶粒長大抑制劑合成的材料，具有高硬度、高耐磨性和高韌性等特點，廣泛應用于微型鑽頭、精密模具、醫(yī)用牙鑽等領域。那超細 WC 粉應如何製備？
一種超細 WC 粉末的製備方法，包括以下步驟：
（1）超細鎢粉的鈍化：在超細W粉中充入純淨二氧化碳氣體後靜置，使超細鎢粉末表面鈍化；（2）配炭：將鈍化後的超細鎢粉和炭粉裝入配炭機中，冷卻水降溫，通入惰性氣體保護後混合，混合後自然冷卻；（3）碳化：將混合好的超細鎢粉和炭粉在炭化爐中高溫碳化合成塊狀碳化鎢粉；（4）粉碎過篩：將塊狀的碳化鎢粉裝入粉碎機中粉碎，冷卻後過篩得到 WC 粉末。
該生産方法的注意事項有：
（1）在超細W粉的鈍化中，鎢粉充入純淨二氧化碳氣體，靜置12小時以上，使粉末表面鈍化，防止自燃。
（2）在配炭中，不斷使用冷卻水冷卻配炭機器桶壁，降低超細W粉和炭粉的前驅體的溫度。另外，也可以向鎢粉和炭粉的前驅體中不斷填充惰性氣體，避免物料與空氣接觸。
（3）在粉碎過篩中，粉碎後 WC 粉可采用冷卻水降溫後過篩。另外，也可以充入惰性氣體保護下過篩保護超細粉末。

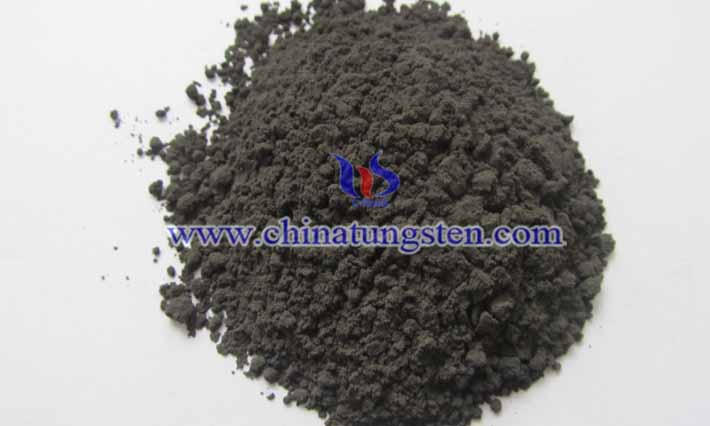

相對于傳統(tǒng)的生産方法來說，該製備方法生産的超細碳化鎢粉末更不易自燃，且氧含量較低，生産效率較高。
