作爲硬質合金重要的生産原材料，球形鎢粉的純度、顆粒大小和顆粒形狀都將直接影響合金的質量。此外，微觀結構不同的鎢粉也對合金的生産工藝有一定的影響，如工藝參數(shù)要根據(jù)原料粉末的實際情況進行調整。因此，對鎢粉的成分、粒度、外觀形貌進行分析是很必要的。
檢測儀器
ICP-OES碳硫分析儀：用來檢測粉末成分含量。
TopSizer激光粒度分析儀: 用來測試粉末粒度分布。
掃描電子顯微鏡: 用來觀測粉末外觀形貌。

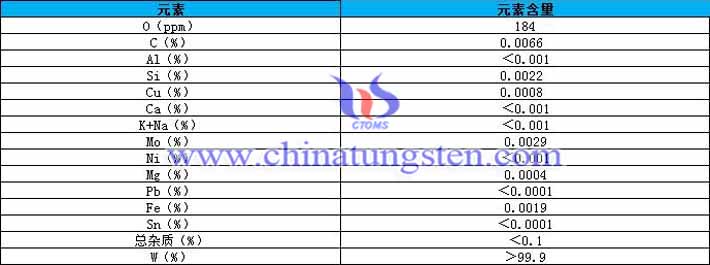

表1 鎢粉化學成分分析
由表1可知，球形鎢粉的純度較高，在99.9%以上；O含量小于184ppm，C含量0.0066%，Al含量小于0.001%, Fe含量0.0019%。

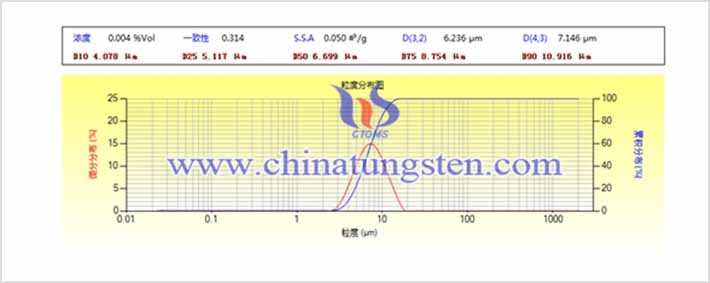

圖1球形鎢粉的粒度分布
由圖1可知，球形鎢粉的粒度分布呈正態(tài)分布，粒徑在2-20um之間，顆粒大小均勻，最大含量的顆粒集中在6.699um，10.650um以下的顆粒占100%。
注意：
D50：試樣的累積粒徑分布百分率達到50%時對應的粒徑，通常用來表示粉末的平均粒徑。
紅綫表示一定粒徑範圍內的顆粒含量；藍綫表示一定粒徑之前所有顆粒含量的總和。

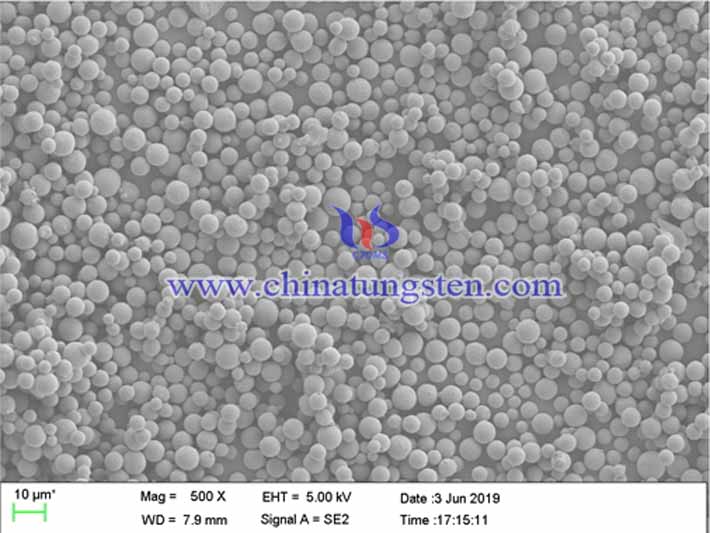

圖2球形鎢粉掃描電鏡
由圖2可知，鎢粉的球形化程度較高，粒度和粒度分布較均勻，顆粒結晶完整，未出現(xiàn)明顯的團聚現(xiàn)象，不過仍有少量顆粒出現(xiàn)粘結情況，這種粘結很難通過球磨的方法分開。值得一說的是，對于超細粒子的材料來說，由于其具有較大的吉布斯自由能，因此粉末之間很有很強的自發(fā)聚集趨勢，很容易形成團聚，嚴重的話會影響顆粒觀測。
