目前生産鎢酸銨的方法主要有中和法、蒸發(fā)法、萃取法和離子交換法。工業(yè)上主要選用蒸發(fā)法，即使用多鎢酸銨原料在氨水中溶解後再蒸發(fā)結(jié)晶的方法，不過(guò)其存在生産周期長(zhǎng)、産品純度不高的缺點(diǎn)。針對(duì)上述的不足，下文將介紹的是一種高純鎢酸銨的制取方法，具體步驟如下：

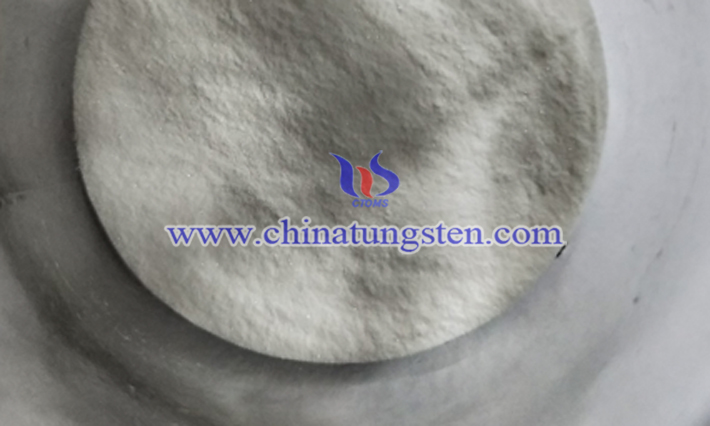

采用以氧化鎢、偏鎢酸銨、仲鎢酸銨、多鎢酸銨等爲(wèi)原料，加入純水和液氨常溫進(jìn)行氨溶、攪拌混勻，無(wú)須額外加熱，經(jīng)萃取除雜後于常壓下加入超強(qiáng)酸進(jìn)行酸沉結(jié)晶，酸沉結(jié)束後進(jìn)行固液分離，將分離後的産物烘乾即可得到所需要的産品。
該生産方法的注意事項(xiàng)有：
1）采用液氨進(jìn)行氨溶，利用液氨溶稀釋時(shí)放出的熱進(jìn)行自恒溫維持溫度平衡，無(wú)須額外加熱。
2）在進(jìn)行氨溶配料時(shí)控制主體溶液pH保持在7.5?11.O。
3）在采用超強(qiáng)酸進(jìn)行酸沉前必須先經(jīng)萃取劑萃取除雜如雜質(zhì)陰離子，浄化溶液。
4）在采用超強(qiáng)酸進(jìn)行酸沉結(jié)晶時(shí)酸沉終點(diǎn)PH控制在4.O?7.O。
5）在進(jìn)行酸沉?xí)r，采用超強(qiáng)酸進(jìn)行酸沉結(jié)晶，結(jié)晶率超過(guò)96%，且所制得的産品質(zhì)量穩(wěn)定，純度遠(yuǎn)超過(guò)國(guó)家標(biāo)準(zhǔn)（GB/T 10116-2007）零級(jí)類別。
利用該方法生産的鎢酸銨産品的純度較高，能滿足電子工業(yè)、催化劑行業(yè)的指標(biāo)要求，可用于生産純度4N（99.99%）以上·的高純鎢粉及鎢金屬製品。
