複合材料作爲(wèi)新的技術(shù)具有節(jié)約成本，提高産品性能，提升效率等特點，因此電機碳刷常用二硫化鎢複合材料。那該複合材料應(yīng)如何製備呢？其具體步驟如下：
一、配料
按硫、鎢、碳化矽、稀土催化劑分別按工藝計算稱重，硫的重量與鎢粉重量的比例在34?100%，碳化矽的重量與鎢粉重量的比例在0.5%?30%，稀土催化劑的重量與鎢粉重量的比例在0.05%?0.5% ；
二、前處理
（1）將碳化矽配成5-8g/L的碳化物懸濁液，鎢粉配爲(wèi)20-30g/L的懸濁液，加入懸濁液總量0.5-1.5%的尿素或OP乳化劑做分散劑，控制pH值大于8，在溫度爲(wèi)25?65°C、常壓條件下將二者混合攪拌處理0.5?2小時，使鎢包覆在碳化矽表面；
（2）將尿素和無水乙醇按1:（3?5）配製先驅(qū)體溶液，再加入稀土催化劑和硫，在常溫下攪拌10-20分鐘；
（3）將（1）和（2）進行超聲波混合，超聲波功率爲(wèi)30W?50W，頻率爲(wèi)15?20kHZ，混合幷陳化I?2小時後進行真空抽濾，將抽濾後的混合物放入充滿氬氣的烘箱中進行烘乾，溫度控制在70?102°C，烘乾時間爲(wèi)10?100分鐘，得到分布均勻的混合粉末；
三、反應(yīng)爐反應(yīng)
將混合粉末裝舟，氬氣保護下，在溫度爲(wèi)230 0C?850°C之間進行高溫?zé)Y(jié)反應(yīng)，反應(yīng)時間在5?24小時；
四、磨料
將冷卻後的反應(yīng)物進行粉碎磨料，直到粒徑小于100微米；
五、振動篩分級

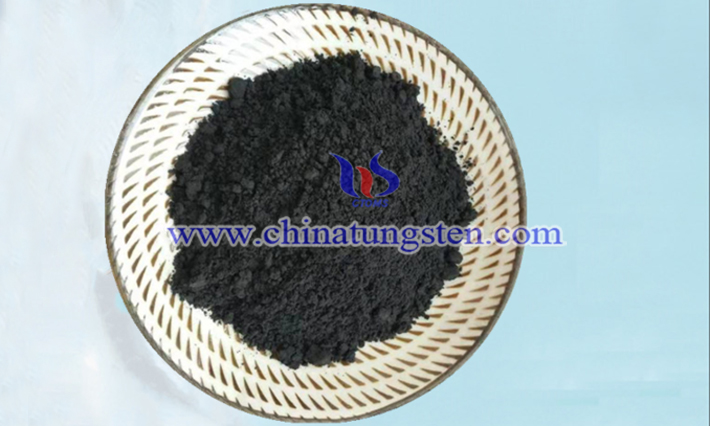

將磨料好的産品按粒徑大小進行振動篩分，得到二硫化鎢複合材料。
