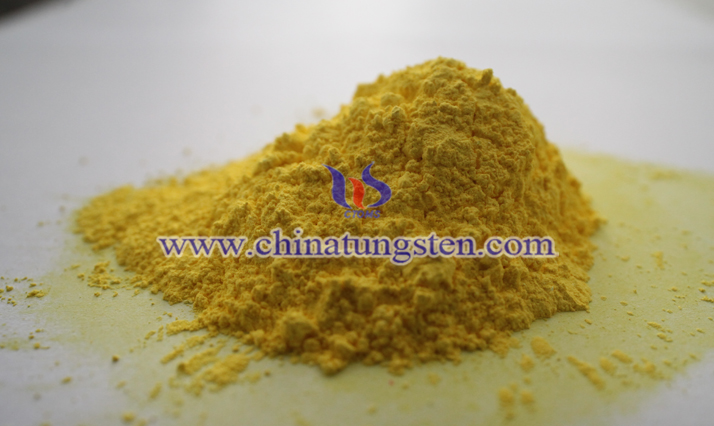

鎢酸是人造白鎢（CaWO4）加濃酸在加熱蒸煮條件下製成的。人造白鎢是由工業(yè)鎢酸鈉溶液經硫化鈉法除鉬（Mo）後，加入氯化鈣制得的。工藝中如未經硫化鈉法處理，就沒有除鉬效果，而硫化鈉法除鉬的處理工序較麻煩；又由于該工藝需要在高溫、高酸度條件下生産，所以能耗高，耗酸多，腐蝕性強，而且産率不高。因此，下面將爲大家介紹一種鎢酸的新生産工藝。其具體步驟如下：

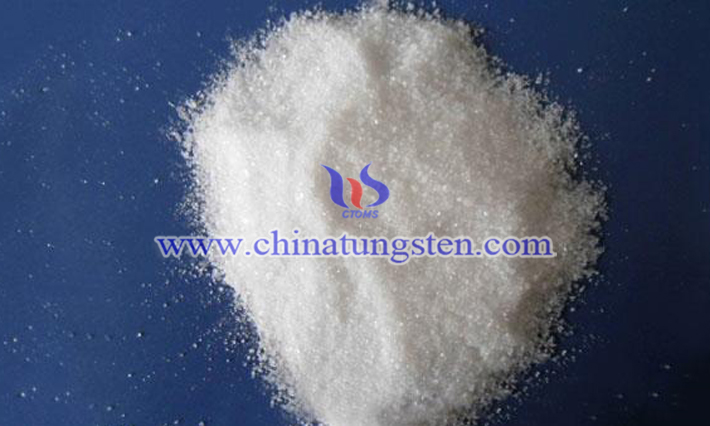

在工業(yè)鎢酸鈉 （濃度在0.2N到1N之間）溶液中加入過氧化氫（H2O2）絡合劑，絡合劑用量是鎢∶過氧化氫的摩爾比爲2∶1到2∶2之間，在室溫10℃到28℃範圍內加鹽酸，使溶液酸度在0.5N到2N之間（如果鎢酸鈉中鉻、鉬雜質的含量較高，溶液酸度需調節(jié)到2N），然後通二氧化硫或加亞硫酸鹽或重亞硫酸鹽，便可直接制得鎢酸，所制得的鎢酸依次用1NHCl、0.5NHCl和無水乙醇洗滌，即得純産品。注意：二氧化硫或亞硫酸鹽或重亞硫酸鹽的用量爲二氧化硫或亞硫酸鹽或重亞硫酸鹽∶過氧化氫的摩爾比爲1∶0.7到1∶1.3之間。
與現(xiàn)有的生産方法相比，該技術的優(yōu)點是除了經典工藝的硫化鈉除鉬工序和用氯化鈣制人造白鎢的工序；由于不再需用濃酸，做到耗酸少、耗能低、三廢少；生産效率可得到98%，比現(xiàn)有工藝提高10%，且除鉬效果達70%到80%。
總的來說，新技術的具有操作簡單、産率高，腐蝕性弱，三廢少，而且産品具有純度高、活性大等優(yōu)點。
