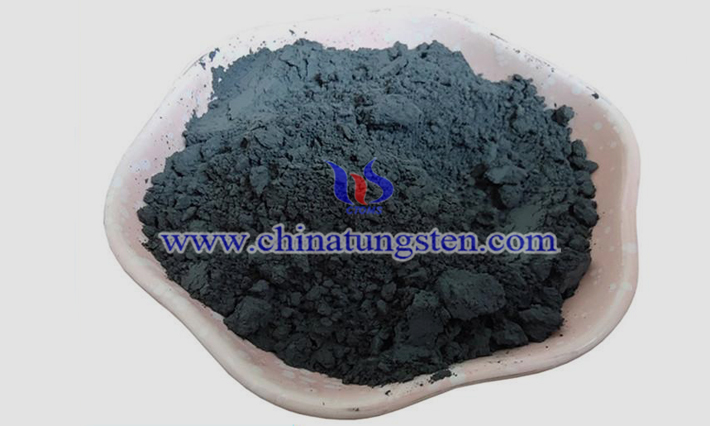

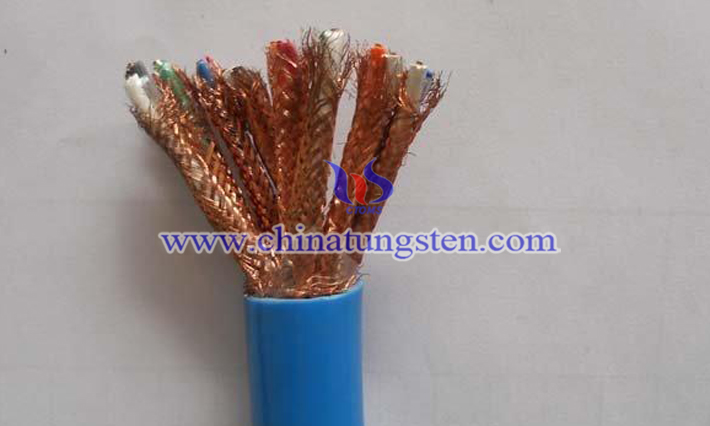

納米WC粉末，即碳化鎢超細(xì)顆粒，是一種高技術(shù)含量的高性能粉末材料，除了能很好地用來生産高質(zhì)量的硬質(zhì)合金和各種硬面材料外，還是高絕緣電纜的重要添加劑。下面將爲(wèi)大家要介紹的是使用納米碳化鎢改性的電纜的製備方法。其具體步驟如下：
1）將多股綫芯單元相互絞合，接著將鍍銀芳綸絲編織套套設(shè)于多股綫芯單元的外 部，然後將瀝青填充至鍍銀芳綸絲編織套的內(nèi)部。
2）將丁二烯-丙烯腈共聚物擠包于鍍銀芳綸絲編織套的外部以形成第一絕緣層，接著將納米碳化鎢嵌設(shè)于第一絕緣層的表面形成臨界層，然後將乙烯-四氟乙烯共聚物擠包于第一絕緣層的外部形成第二絕緣層以制得納米碳化鎢改性的高絕緣電纜。
該生産技術(shù)的注意事項如下：
（1）在步驟1)之前，方法還包括：將芳綸絲浸泡于酸液中，接著取出幷在芳綸絲的外表面上鍍上銀層以制得鍍銀芳綸絲，然後將鍍銀芳綸絲編織成鍍銀芳綸絲編織套。
（2）酸液選自鹽酸溶液、硝酸溶液和硫酸溶液中的一種或多種；幷且酸液的濃度爲(wèi)50-70重量%。
（3）鍍銀芳綸絲編織套的直徑爲(wèi)0.85-0.90mm，第一絕緣層的厚度爲(wèi)0.15-0.20mm，臨界層的厚度爲(wèi)0.05-0.12mm，第二絕緣層的厚度爲(wèi)0.20-0.25mm。
（4）以鍍銀芳綸絲編織套的橫截面的面積爲(wèi)基準(zhǔn)，鍍銀芳綸絲編織套的橫截面中瀝青占有的面積爲(wèi)35-45%。
（5）綫芯單元包括相互絞合的多股鍍銀銅絲，多股鍍銀銅絲的外部設(shè)置有保護(hù)層，保護(hù)層由聚苯乙烯填充而成。
（6）鍍銀銅絲的直徑爲(wèi)0.05-0.08mm，保護(hù)層的直徑爲(wèi)0.20-0.30mm。
該技術(shù)的優(yōu)勢在于：顯著提高的電纜的絕緣性能和穩(wěn)定性，使之更能在惡劣的環(huán)境中工作。
