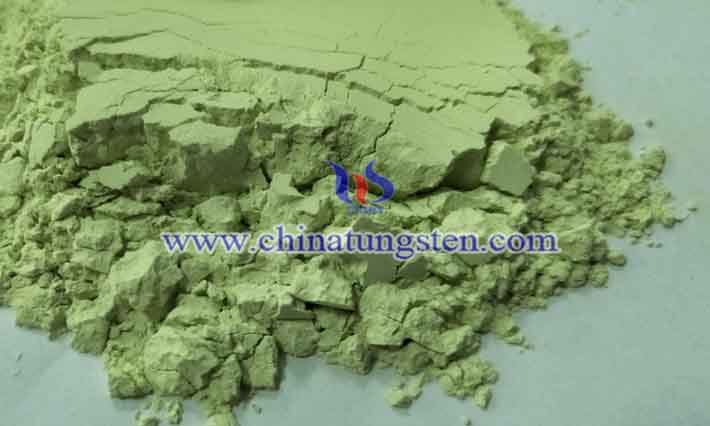

納米氧化鎢顆粒，是鎢氧化物中最穩(wěn)定的一種氧化鎢，其因具有較大的比表面積、較強(qiáng)的近紅外線吸收能力以及較高的可見光吸收能力等特點(diǎn)，而常用來生產(chǎn)高品質(zhì)溫室農(nóng)膜。
與普通的農(nóng)膜相比，含有氧化鎢超細(xì)顆粒的農(nóng)膜擁有更好的保溫性、透光性和密封性，進(jìn)而能確保土地的濕度，給農(nóng)作物營造一個(gè)更好的生存環(huán)境。此外，更值得一說的是，該農(nóng)膜還具有良好的耐老化性能，能有效延長使用者更換新農(nóng)膜的時(shí)間，以達(dá)到省錢的效果。
納米氧化鎢是一種顆粒尺寸為納米級(jí)的粉末，具有較大的物理化學(xué)吸附能力。為了進(jìn)一步提高該材料的表面效應(yīng)，研究者製備出了許多種晶體結(jié)構(gòu)的氧化鎢納米材料，如納米空心球、海膽狀納米顆粒、納米線、介孔納米材料等。
目前，常見的氧化鎢製備方法有以下幾種：
（1）鎢酸銨熱分解法：鎢精礦經(jīng)堿解，用鹽酸中和，再與氯化銨作用，生成鎢酸銨，再加入鹽酸進(jìn)行酸解反應(yīng)，生成鎢酸，最後經(jīng)過焙燒分解、粉碎，便可得到產(chǎn)品。
（2）鎢酸鹽的鹽酸分解法。將鎢酸鈉、鎢酸鈣等鎢酸鹽的飽和水溶液加熱，再滴加到2～3倍過量的熱濃鹽酸中，生成鎢酸沉澱；滴加後在水浴上連續(xù)加熱1h，便於過濾，最後再用5%硝酸銨水溶液洗滌幾次，除去Cl-；過濾後在120℃下乾燥，再升溫到600℃，則鎢酸就完全脫水變成氧化鎢。
