丙酮是一種無色透明液體，有特殊的辛辣氣味，主要應(yīng)用於炸藥、塑膠、橡膠、纖維、制革、油脂、噴漆等行業(yè)中。但是，丙酮對中樞神經(jīng)系統(tǒng)有抑制、麻醉作用，高濃度接觸對個別人可能出現(xiàn)肝、腎和胰腺的損害。當(dāng)前，測定空氣中丙酮濃度的方法主要是氣相色譜法，不過該方法需要較昂貴的儀器設(shè)備，且採樣分析消耗的時間較長。因此，本文將為大家介紹一種用於檢測低濃度丙酮氣體的新型氧化鎢氣敏材料的製作方法。

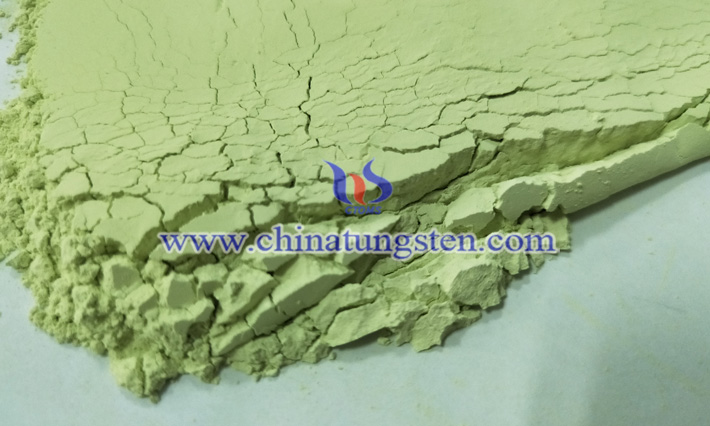

新型氧化鎢氣敏材料，即C3N4-WO3複合材料，其中C3N4的品質(zhì)占複合材料總品質(zhì)的1-5%。
所述的C3N4的製備方法具體步驟如下：
（1）把三聚氰胺放在坩堝中，在馬弗爐中以5℃/分鐘的速率升高至520℃，並在520℃恒溫下保溫5小時；
（2）之後自然冷卻至室溫，產(chǎn)物用去離子水、無水乙醇分別洗滌，並在60℃下乾燥24小時，研磨成粉末狀待用。
所述的C3N4-WO3複合材料的製備方法具體步驟如下：
（1）分別稱取0.0023～0.0115gC3N4於20ml的去離子水中，超聲處理1小時，得到C3N4懸浮液；
（2）再稱0.3298g的Na2WO4?2H2O，邊攪拌邊加入到C3N4懸浮液中，充分?jǐn)嚢?0分鐘，超聲處理30分鐘；
（3）然後向懸浮液中緩慢滴加1mol/L的HCl溶液將混合溶液調(diào)節(jié)pH至1.0，再加去離子水，得體積為70ml的反應(yīng)液；
（4）將反應(yīng)液移至100ml水熱反應(yīng)釜中在200℃下反應(yīng)24小時，得到的沉澱物用無水乙醇洗滌，再於80℃下乾燥24小時，即可得到產(chǎn)物。
所述的C3N4的作用是能提高氧化鎢對丙酮的氣敏靈敏度，同時也可降低氧化鎢對甲醛等干擾氣體的靈敏度，從而提高複合材料對丙酮的氣敏選擇性。
