黃色氧化鎢，也就是三氧化鎢（WO3），可以用於隔熱分散液的製備。對(duì)黃色氧化鎢納米棒的生長(zhǎng)機(jī)理進(jìn)行研究有助於瞭解分散液的原料的特性。

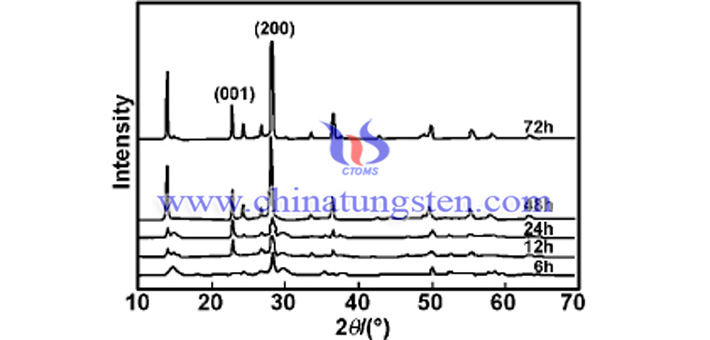

選用鈉鹽做導(dǎo)向劑時(shí)能合成納米棒狀WO3，而硫酸鹽作導(dǎo)向劑時(shí)產(chǎn)物都不呈棒狀形貌。因此，推測(cè)Na+在棒形成過(guò)程中起了決定性作用。下圖為當(dāng)硫酸鈉與鎢酸鈉的摩爾比為4∶1時(shí)，不同水熱時(shí)間產(chǎn)物的XRD圖。
從圖中可以看到，當(dāng)水熱時(shí)間超過(guò)24h，產(chǎn)物才是純六方相WO3。水熱時(shí)間為6h時(shí)，WO3六方相(200)晶面就已經(jīng)出現(xiàn)，而(001)晶面直到12h才出現(xiàn)。這表明在WO3六方相晶體生長(zhǎng)的初期(200)是優(yōu)勢(shì)晶面，(200)就有更多的機(jī)會(huì)吸附溶液中的Na+，減小了WO3晶體向(200)晶面生長(zhǎng)的幾率，使得WO3向它的另一優(yōu)勢(shì)晶面(001)生長(zhǎng)。隨著水熱時(shí)間的延長(zhǎng)，(001)晶面顯著生長(zhǎng)。經(jīng)48h水熱反應(yīng)，WO3納米棒形成。
更多內(nèi)容請(qǐng)?jiān)L問(wèn)：
http://www.tungsten-powder.com/traditional/Yellow_Tungsten_Oxide.html
