隔熱分散液用納米三氧化鎢可以採用水熱法合成，以Na2SO4為添加劑。而對WO3的拉曼光譜進行分析可以知道產(chǎn)物中是否含有結(jié)晶水。

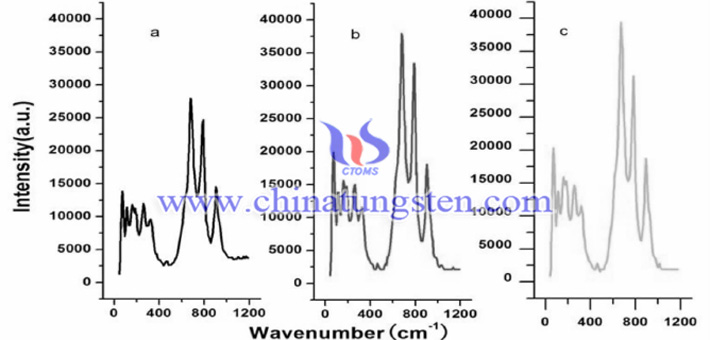

對不同濃度Na2SO4添加劑所得產(chǎn)物進行了拉曼光譜（Ramam），結(jié)果如下所示。圖中a添加劑Na2SO4的濃度為0.5M；圖中b添加劑Na2SO4的濃度為0.25M；圖中c添加劑Na2SO4的濃度為0.125M。
由圖中可知，三個Ramam圖的峰型和吸收峰的位置大概沒有變化，在59cm-1、675cm-1、790cm-1和900cm-1中心附近位置有比較明顯的拉曼特徵峰。隨Na2SO4濃度的降低，59cm-1、675cm-1和900cm-1處的特徵吸收峰強度逐漸增強，但790cm-1處的特徵峰先增強後減弱，當Na2SO4濃度為0.25M時強度最大（圖中b）。隨Na2SO4濃度的降低，各拉曼峰均略微向低波數(shù)偏移，但譜峰半寬度大致沒有變化。在270cm-1左右的吸收峰對應O-W-O特徵振動模式，在600cm-1處未見吸收峰，說明產(chǎn)物中未含結(jié)晶水。
更多內(nèi)容請訪問：
http://www.tungsten-powder.com/traditional/Tungsten_Trioxide.html
