氧化鎢，這一鎢元素與氧元素巧妙結(jié)合的化合物，其結(jié)構(gòu)之微妙，直接關(guān)聯(lián)著其性質(zhì)的千變?nèi)f化。例如，不同晶相的氧化鎢，在催化反應(yīng)中活性各異。某些晶相，如同光催化分解水制氫的高手，而另一些則可能在這方面稍顯遜色。這背後，是晶相中WO6八面體的排列、扭曲及暴露的活性位點的不同在作祟。

不同晶相的氧化鎢，對不同氣體有著獨特的敏感性。這得益於晶相結(jié)構(gòu)對材料表面吸附氧的種類、數(shù)量，以及表面電子狀態(tài)的精細調(diào)控。因此，某些晶相的氧化鎢，能夠像“鼻子”一樣，精準識別並吸附特定氣體分子。

不同晶相的氧化鎢，導(dǎo)電性能大相徑庭。這背後，晶相結(jié)構(gòu)中的電子傳輸路徑、載流子濃度及遷移率等因素，共同編織了一張錯綜複雜的導(dǎo)電網(wǎng)路。

此外，氧化鎢的晶相結(jié)構(gòu)還對其離子擴散性能、相變溫度及化學穩(wěn)定性等產(chǎn)生深遠影響。在電化學器件中，離子的快速擴散離不開氧化鎢晶相結(jié)構(gòu)的優(yōu)化。而高溫下的相變穩(wěn)定性，更是決定了氧化鎢在高溫環(huán)境下的應(yīng)用價值。

今日，讓我們攜手啟程，踏上一段探索氧化鎢奧秘的奇妙旅程，一窺其晶體結(jié)構(gòu)的奧秘所在。

一、氧化鎢的晶體結(jié)構(gòu)

氧化鎢的晶體結(jié)構(gòu)複雜多變，主要由WO6八面體單元通過共用角或邊連接而成。這些八面體的排列方式?jīng)Q定了氧化鎢的晶體相，包括立方相、單斜相、三斜相、正交相和四方相等。八面體中心為鎢原子，WO6通過共邊或共角的連接方式構(gòu)成了氧化鎢的晶體結(jié)構(gòu)，根據(jù)其傾斜角度和方向的不同，可以分為多種相結(jié)構(gòu)，單斜（如γ-WO3）、三斜δ（-WO3）、正交（β-WO3）、四方（α-WO3）、六方（h-WO3）和立方（c-WO3）。

1.單斜相

單斜相（γ-WO3）是氧化鎢最常見的晶型之一，具有單斜晶胞結(jié)構(gòu)。在單斜相中，氧化鎢的WO3晶體結(jié)構(gòu)呈現(xiàn)出較為複雜的層狀結(jié)構(gòu)，其中鎢原子和氧原子以某種規(guī)則的方式排列。這種層狀結(jié)構(gòu)使得單斜相的氧化鎢具有良好的催化性能和電化學性能，因此被廣泛用於催化劑和電極材料等領(lǐng)域。室溫下最常見和最穩(wěn)定的相是γ-WO3，是n型半導(dǎo)體，塊材的禁帶寬度為2.62eV，價帶由O2p軌道形成，導(dǎo)帶由W5d軌道構(gòu)成。

2.正交相

正交相（β-WO3）是另一種常見的氧化鎢晶型，具有正交晶胞結(jié)構(gòu)。在正交相中，氧化鎢的WO3晶體結(jié)構(gòu)呈現(xiàn)出更加有序的排列方式，相比于單斜相，正交相的氧化鎢具有更高的穩(wěn)定性和導(dǎo)電性能。由於其穩(wěn)定性和導(dǎo)電性能的優(yōu)勢，正交相的氧化鎢被廣泛應(yīng)用於光電子器件和電化學儲能器件等領(lǐng)域。

3.立方相

立方相（c-WO3）是氧化鎢中的另一種晶型，具有立方晶胞結(jié)構(gòu)。在立方相中，氧化鎢的WO3晶體結(jié)構(gòu)呈現(xiàn)出更加緊密的排列方式，使得其具有更高的密度和硬度。立方相的氧化鎢在光學和電子器件領(lǐng)域具有廣泛的應(yīng)用，例如作為光學薄膜的材料和光電子器件的基底材料等。

4.六方相

六方相氧化鎢（h-WO3）具有獨特的晶體結(jié)構(gòu)，不能由其它相直接通過相結(jié)構(gòu)轉(zhuǎn)變而來，通常是通過對含水的氧化鎢進行脫水得到。六方相氧化鎢是亞穩(wěn)相，當加熱溫度超過400℃，會轉(zhuǎn)變?yōu)閱涡苯Y(jié)構(gòu)。

二、不同氧化鎢的晶體結(jié)構(gòu)

依據(jù)氧元素含量的差異，氧化鎢可被分類為三氧化鎢（WO3）、藍色氧化鎢（WO2.90）、紫色氧化鎢（W18O49或WO2.72）及二氧化鎢（WO2）。這些不同種類的氧化鎢，其晶體架構(gòu)與外觀形態(tài)均呈現(xiàn)出一定的差別。

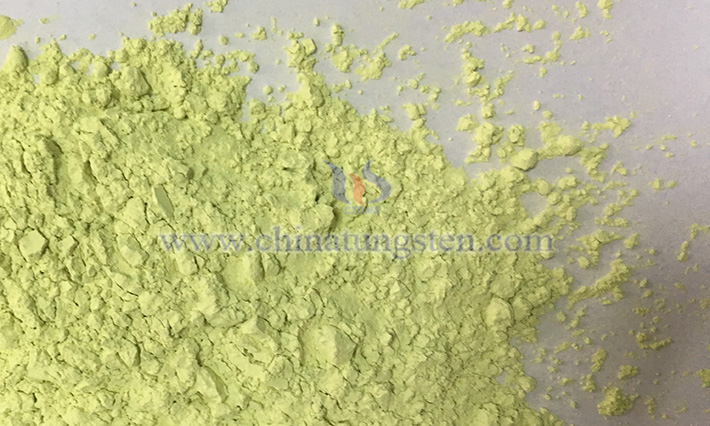

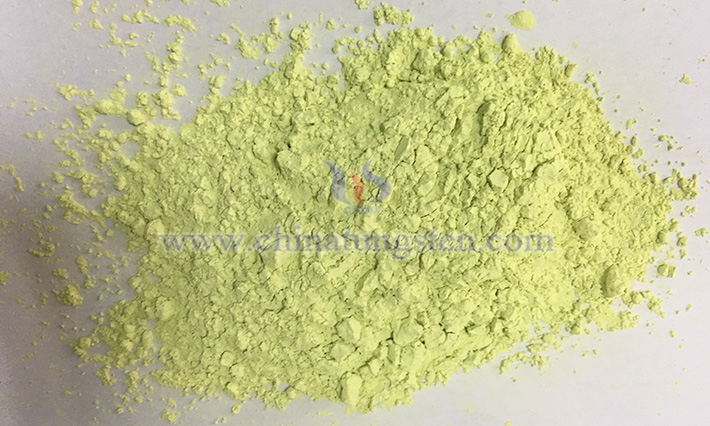

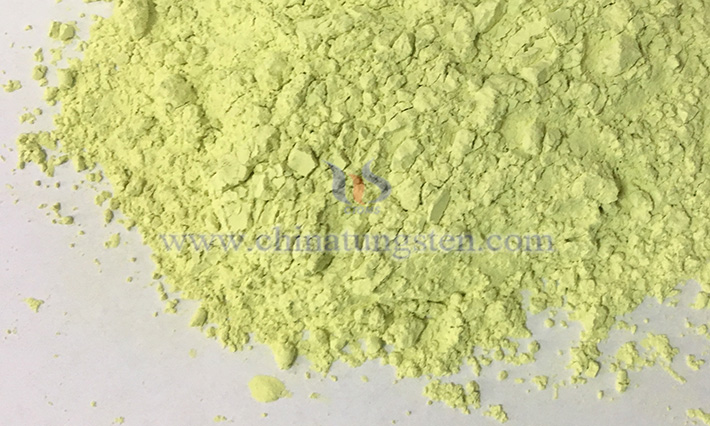

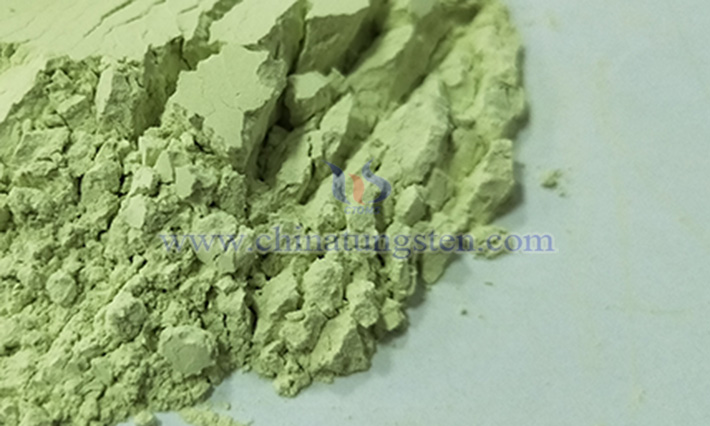

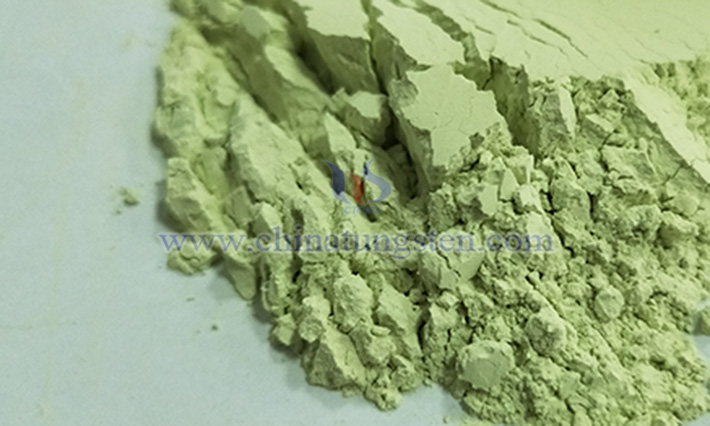

1.三氧化鎢

三氧化鎢的晶體結(jié)構(gòu)主要由[WO?]八面體單元構(gòu)成。在這些八面體單元中，鎢（W）原子位於中心，而氧（O）原子則位於八面體的各個頂點。這些八面體單元通過共用角邊相連，形成複雜的三維結(jié)構(gòu)。

三氧化鎢在不同的溫度下會展現(xiàn)出不同的晶體結(jié)構(gòu)，這些結(jié)構(gòu)被稱為多態(tài)性。具體來說，它在-40℃至740℃的溫度範圍內(nèi)可以產(chǎn)生以下晶體結(jié)構(gòu)：

三斜晶系（δ-WO?）：當三氧化鎢的溫度在-50℃至17℃之間時，它呈現(xiàn)為三斜晶系。這種晶系的特點是無高次對稱軸、無二次軸和對稱面，有的可以有對稱中心，有的連對稱中心都沒有。

單斜晶系（γ-WO?和ε-WO?）：當溫度升至17℃至330℃時，三氧化鎢轉(zhuǎn)變?yōu)閱涡本担@是其最為常見的結(jié)構(gòu)。其中，γ-WO?是在室溫下最穩(wěn)定的晶型。單斜晶系是一種白色粉末狀或細顆粒狀的結(jié)晶，它的對稱特點是無高次軸，且二次對稱軸和對稱面均不多於一個。

正交晶系（β-WO?）：當溫度繼續(xù)升高至330℃至740℃之間時，三氧化鎢的結(jié)構(gòu)變?yōu)檎痪?。該晶系特點是沒有高次對稱軸，但二次對稱軸和對稱面總和不少於三個。晶體以這三個互相垂直的二次軸或?qū)ΨQ面法線為結(jié)晶軸。

四方晶系（α-WO?）：當溫度達到740℃時，三氧化鎢會出現(xiàn)四方晶系，也稱為正方晶系。它具有一個4次對稱軸，該軸是晶體的直立對稱軸C軸，另外兩個水準對稱軸和C軸相互垂直相交。

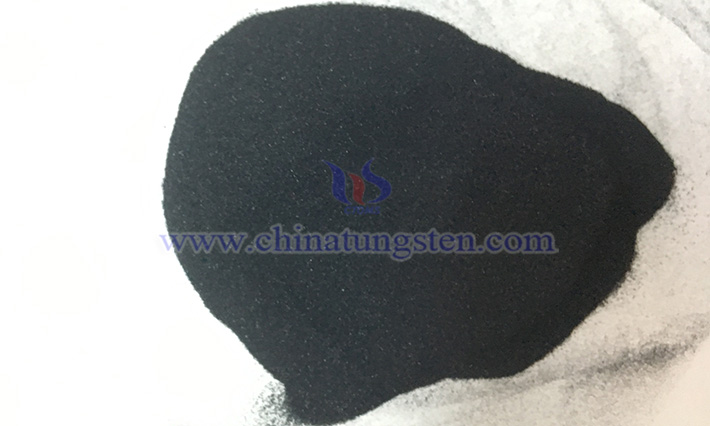

2.藍色氧化鎢

藍色氧化鎢的化學式通常表示為WO2.90或W20O58，它是一種含有鎢（Ⅵ）及鎢（V）混合價態(tài)的化合物。這意味著在藍色氧化鎢的晶體結(jié)構(gòu)中，鎢原子並非全部處於相同的氧化態(tài)，而是存在部分鎢原子處於+5價和+6價之間。藍色氧化鎢的晶體結(jié)構(gòu)特點：

單斜晶系：在較低的溫度下，藍色氧化鎢的晶體結(jié)構(gòu)為單斜晶系。這種晶系的特點是其晶體對稱軸和對稱面的數(shù)量有限，通常具有一個二次對稱軸和一個對稱面。

WO6八面體：藍色氧化鎢的晶體結(jié)構(gòu)由WO6八面體單元構(gòu)成。這些八面體單元通過共用角邊相連，形成複雜的三維網(wǎng)路結(jié)構(gòu)。每個八面體由8個鎢離子和24個氧離子組成，形成了穩(wěn)定的晶體骨架。

氧缺陷/氧空位：藍色氧化鎢是一種氧缺陷/氧空位氧化鎢，這意味著在其晶體結(jié)構(gòu)中存在一些氧原子的缺失。這些氧空位對藍色氧化鎢的物理和化學性質(zhì)產(chǎn)生了重要影響，如提高了其化學活性和還原性。

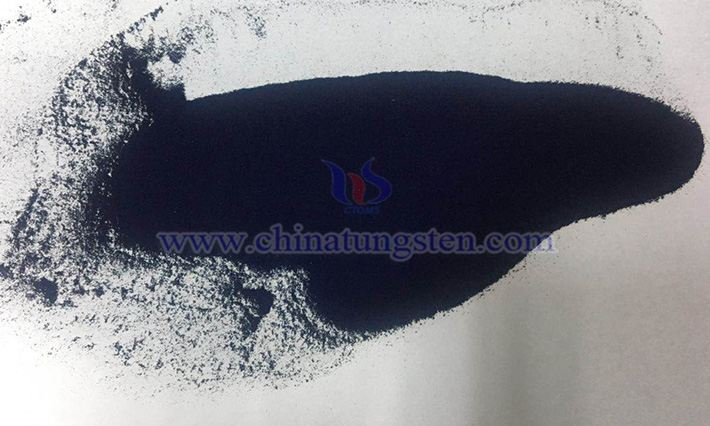

3.紫色氧化鎢

紫色氧化鎢由18個鎢原子和49個氧原子組成，是一種氧空位氧化鎢。其分子式可以表示為W18O49或簡寫為WO2.72，其中鎢的化合價可能介於+5和+6之間，這取決於具體的製備條件和晶體結(jié)構(gòu)。紫色氧化鎢的晶體結(jié)構(gòu)特點：

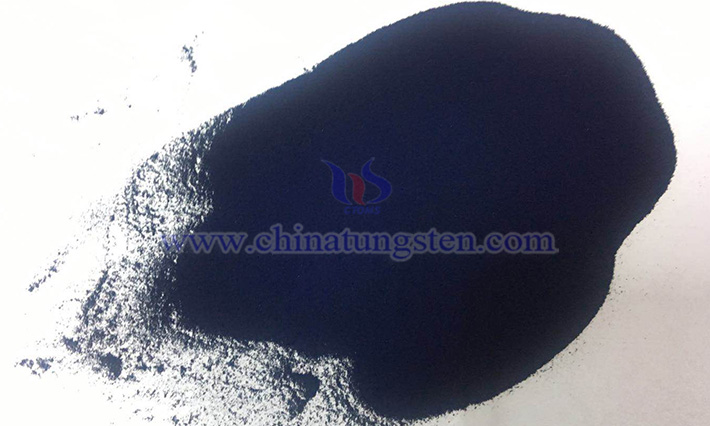

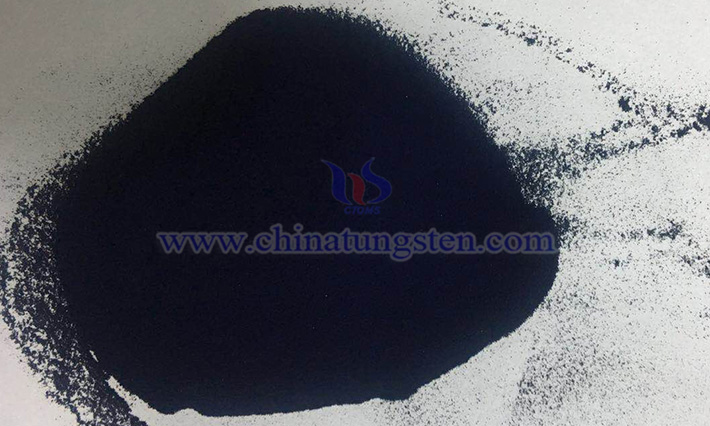

獨特的晶體形態(tài)：紫色氧化鎢的晶體形態(tài)為紫色細碎晶體狀粉末，顏色介於深紫色到純色之間。其顆粒形貌為針狀或棒狀晶粒組成的疏鬆顆粒團，這種獨特的結(jié)構(gòu)使得紫色氧化鎢具有較大的空隙和較低的松裝密度。

豐富的裂紋：紫色氧化鎢的顆粒團內(nèi)部具有豐富的裂紋，這些裂紋不僅存在於顆粒團之間，還貫穿於顆粒團內(nèi)部的針狀或棒狀晶粒中。這種裂紋結(jié)構(gòu)有利於還原過程中氫氣的滲入和水蒸氣的逸出，使得還原反應(yīng)不僅始於表面，還能在內(nèi)部同時進行。

特殊的孔徑分佈：紫色氧化鎢具有最大的中孔體積、最小的微孔體積、最窄的孔徑分佈、最小的分數(shù)維數(shù)和最大的平均孔徑。這些特點使得紫色氧化鎢在催化、吸附等領(lǐng)域具有潛在的應(yīng)用價值。

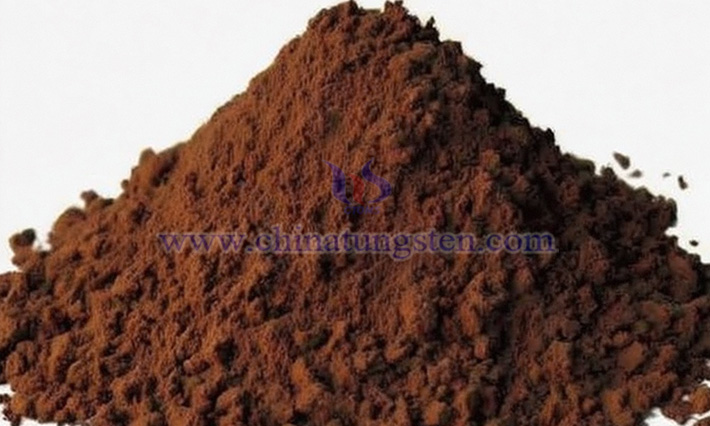

4.二氧化鎢

二氧化鎢的晶體結(jié)構(gòu)為金紅石結(jié)構(gòu)（單斜晶系），其特點如下：

WO6八面體：二氧化鎢的晶體結(jié)構(gòu)由WO6八面體單元構(gòu)成。這些八面體單元通過共用角邊相連，形成複雜的三維網(wǎng)路結(jié)構(gòu)。每個八面體中心有一個鎢原子，周圍環(huán)繞著六個氧原子，形成了穩(wěn)定的晶體骨架。

扭曲的八面體中心：在二氧化鎢的晶體結(jié)構(gòu)中，WO6八面體中心展現(xiàn)出了扭曲的特性。這種扭曲可能是由於鎢原子和氧原子之間的相互作用以及晶體內(nèi)部的應(yīng)力分佈所導(dǎo)致的。

相間的短W-W鍵：在二氧化鎢的晶體結(jié)構(gòu)中，相間的短W-W鍵的長度為248pm。這些短W-W鍵的存在增強了晶體結(jié)構(gòu)的穩(wěn)定性，並影響了其物理和化學性質(zhì)。

三、氧化鎢晶體結(jié)構(gòu)的影響因素

氧化鎢的晶體結(jié)構(gòu)並非一成不變，而是受到多種因素的影響，包括溫度、壓力、化學環(huán)境等。

1.溫度

溫度對氧化鎢的晶體結(jié)構(gòu)與相變有顯著影響。隨著溫度的升高，氧化鎢會經(jīng)歷不同的相變過程，如從三斜相、單斜相、正交相到四方相的轉(zhuǎn)變。這些相變過程中，氧化鎢的晶體結(jié)構(gòu)會發(fā)生變化，從而影響其物理和化學性質(zhì)。例如，電阻率和禁帶寬度會隨著相變而發(fā)生變化。此外，溫度升高還會導(dǎo)致氧化鎢晶格體積的膨脹，進一步影響其性能參數(shù)。

不同相結(jié)構(gòu)和各自穩(wěn)定存在的溫度區(qū)間也有所不同。因此，在實際應(yīng)用中，需要綜合考慮溫度對氧化鎢晶體結(jié)構(gòu)與相變的影響，選擇合適的材料並進行必要的溫度控制。

2.壓力

壓力對氧化鎢的晶體結(jié)構(gòu)與相變具有重要影響。隨著壓力的增加，氧化鎢的晶體結(jié)構(gòu)會發(fā)生顯著變化，甚至引發(fā)相變。例如，在高壓條件下，氧化鎢可能從常見的單斜或四方相轉(zhuǎn)變?yōu)槠渌邏合?，如褐釔鈮礦相或Cmca相。這種相變伴隨著晶體結(jié)構(gòu)的重新排列和原子間距離的縮短，導(dǎo)致氧化鎢的理化性質(zhì)發(fā)生顯著變化。此外，壓力還會影響氧化鎢的壓縮性和各向異性，進而影響其力學性能和穩(wěn)定性。

3.化學環(huán)境

化學環(huán)境也會對氧化鎢的晶體結(jié)構(gòu)產(chǎn)生影響。例如，在特定的化學溶液中，氧化鎢可能會發(fā)生溶解、沉澱或氧化還原等反應(yīng)，從而導(dǎo)致其晶體結(jié)構(gòu)的變化。此外，在製備過程中添加不同的添加劑或進行不同的表面處理，也會影響氧化鎢的晶體結(jié)構(gòu)和性能。

版權(quán)及法律問題聲明

本文資訊由中鎢線上?（0535idc.cn，news.chinatungsten.com）根據(jù)各方公開的資料和新聞收集編寫，僅為向本公司網(wǎng)站、微信公眾號關(guān)注者提供參考資料。任何異議、侵權(quán)和不當問題請向本網(wǎng)站回饋，我們將立即予以處理。未經(jīng)中鎢線上授權(quán)，不得全文或部分轉(zhuǎn)載，不得對檔所載內(nèi)容進行使用、披露、分發(fā)或變更；儘管我們努力提供可靠、準確和完整的資訊，但我們無法保證此類資訊的準確性或完整性，本文作者對任何錯誤或遺漏不承擔任何責任，亦沒有義務(wù)補充、修訂或更正文中的任何資訊；本文中提供的資訊僅供參考，不應(yīng)被視為投資說明書、購買或出售任何投資的招攬檔、或作為參與任何特定交易策略的推薦；本文也不得用作任何投資決策的依據(jù)，或作為道德、法律依據(jù)或證據(jù)。

如您對相關(guān)產(chǎn)品感興趣或想銷售您的產(chǎn)品，請聯(lián)系我們：
