近日，加州大學圣地亞哥分校（UCSD）的科學家們通過二硫化鎢研制出目前世界上最薄的光學器件——僅三層原子厚大小的波導。相關成果發表在8月12日的《自然?納米技術》雜志上。
研究人員CHAWINA DE-EKNAMKUL 在打造原子厚度的波導
光波導（optical waveguide），是數據通信系統技術的重要組成部分，是引導光波在其中傳播的介質裝置。光波導的傳輸原理不同于金屬封閉波導，在不同折射率的介質分界面上，電磁波的全反射現象使光波局限在波導及其周圍有限區域內傳播。常見應用于通信系統或者傳感器的光纖。
加州大學圣地亞哥分校的這款新型波導，厚度約為 6 埃米（1 埃米=0.1納米），比典型光纖薄 1 萬倍，比集成光子電路中的片上光波導薄約 500 倍。波導由懸浮在硅框架上的二硫化鎢單層（兩層硫原子中間夾一層鎢原子）組成，單層由一系列納米孔圖案形成光子晶體。

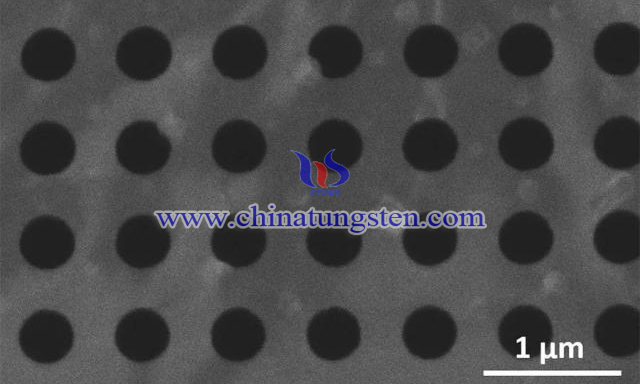

波導結構的掃描電子顯微鏡圖像：懸掛的二硫化鎢單層刻有納米孔
這種單層晶體的特殊之處在于，其在室溫下可支持被稱為激子的電子—空穴對。這些激子產生強烈的光學響應，使晶體的折射率大約是圍繞其表面的空氣折射率的 4 倍。相比之下，具有相同厚度的另一種材料不具備如此高的折射率。當光線通過晶體傳播時，它會被內部捕獲并通過全內反射沿著平面?zhèn)鲗?dǎo)。這是光波導如何工作的基本機制。
該波導的另一個特征是可在可見光譜中傳導光。蝕刻到晶體中的納米孔允許一些光垂直于平面散射，從而得以觀察和探測。這個孔陣列產生的周期性結構，使晶體還能作為諧振器。該系統不僅可以共振地增強光物質相互作用，還可作為二階光柵耦合器將光耦合到光波導中。

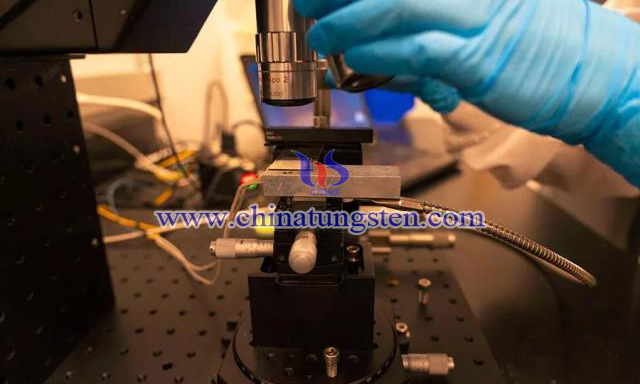

二硫化鎢制世界上最薄光波導
研究人員使用先進的微觀和納米制造技術來制造波導，首先構建波導的基板——由硅框架支撐的薄氮化硅膜。將納米尺寸的孔陣列圖案化到膜中以產生模板，再將單層二硫化鎢晶體沖壓到膜上。然后通過膜將離子送入晶體中蝕刻相同的孔圖案，最后輕輕地蝕刻掉氮化硅膜，使晶體懸浮在硅框架上。結果就生成了一個光波導，其核心是由圍繞著一種較低折射率材料（空氣）的二硫化鎢單層光子晶體組成。
此項研究成果可將現有光學器件的尺寸縮小幾個數量級，或帶來更高密度、更高容量的光子芯片。
