鎢絲是由金屬鎢制成的，主要應(yīng)用于白熾燈，鹵鎢燈等電光源中。
鎢是一種有色金屬，密度為20g/cm3，與黃金非常接近，因此常有人用鎢來偽造黃金。
鎢是世界上最耐高溫的金屬，熔點(diǎn)達(dá)3420℃，這也是白熾燈內(nèi)部使用鎢絲的原因。

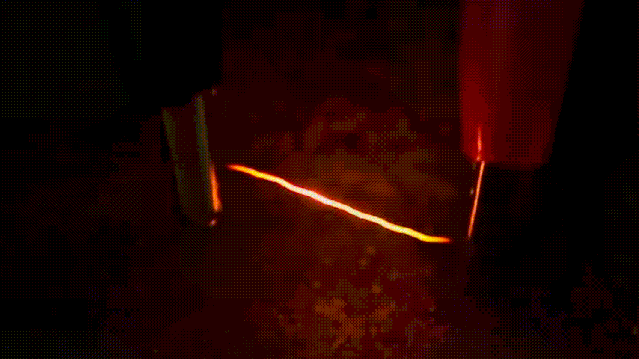

一般在空氣中，細(xì)鎢絲通過電流是會高溫氧化產(chǎn)生三氧化鎢（熔點(diǎn)1500℃），導(dǎo)致斷裂。

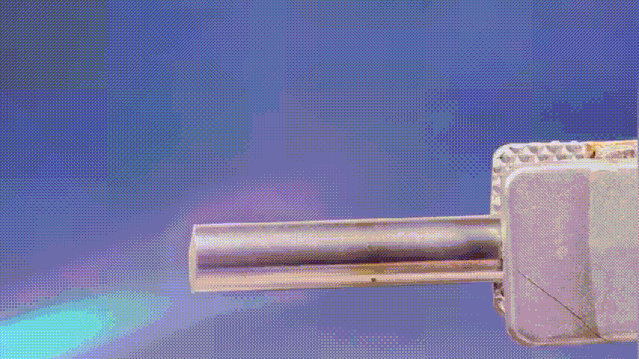

而在燈泡中填充的是氮?dú)夂蜌鍤獾幕旌衔铮诓槐谎趸那闆r下，鎢絲可以長時間發(fā)光。高溫煅燒的鎢會因表面生成氧化膜厚度的不同而發(fā)生不同的顏色變化。

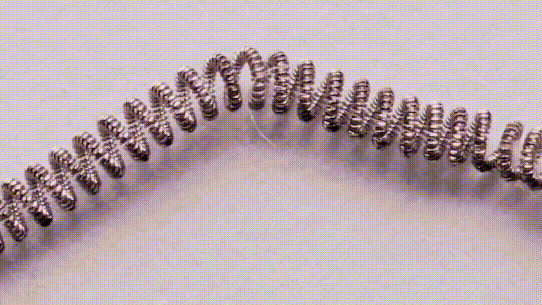

現(xiàn)在的白熾燈壽命一般沒有以前老舊燈泡的使用壽命長，這是由于，老舊燈泡里的鎢絲結(jié)構(gòu)是簡單螺旋，而現(xiàn)在常用白熾燈的雙螺旋結(jié)構(gòu)鎢絲更細(xì)，且部分厚度不均勻。
1910年第一顆鎢絲燈泡問世。
1917年發(fā)明了高溫下不變形的鎢絲。
目前市場上常用鎢絲有三類，純鎢絲，摻雜鎢絲和各種合金鎢絲。
純鎢絲根據(jù)其性能可分為糊劑擠壓鎢絲，膠體化鎢絲，延性鎢絲等，只有延性鎢絲的性能較好，使用比較多，其它鎢絲由于易脆的性能，使用較少。
摻雜鎢絲是為了改變純鎢絲在高溫下抗垂性能差，發(fā)光效率低，而研發(fā)的鎢絲，主要是在三氧化鎢中摻雜硅，鋁和鉀，主要用于燈泡和電子管的熱絲。
合金鎢絲主要有鎢錸合金絲，釷鎢錸合金絲，鎢鉬合金絲等，根據(jù)各個合金鎢絲材料的性能不同，使用的地方也不同。
細(xì)細(xì)的鎢絲是怎么制造出來的？

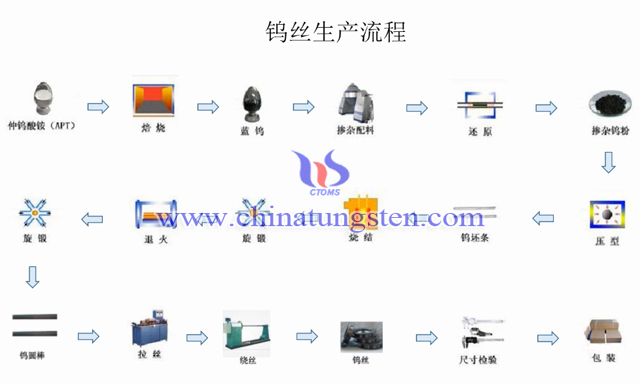

鎢絲的原材料是仲鎢酸銨，是一種白色的晶體，稍熔于水，在近700度的焙燒爐中40分鐘，產(chǎn)出藍(lán)色晶體氧化鎢，顆粒在12~19微米，用于生產(chǎn)鎢粉。
摻雜藍(lán)色氧化鎢是針對對鎢絲有特殊要求的產(chǎn)品而摻雜入鉀、錸等元素，以達(dá)到提高鎢絲本身的性能，如抗下垂、增強(qiáng)韌性等。

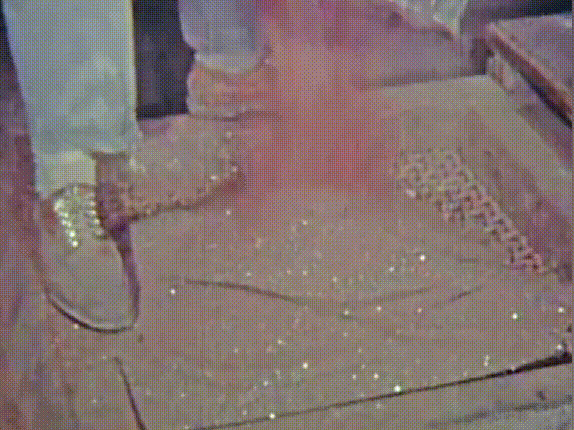

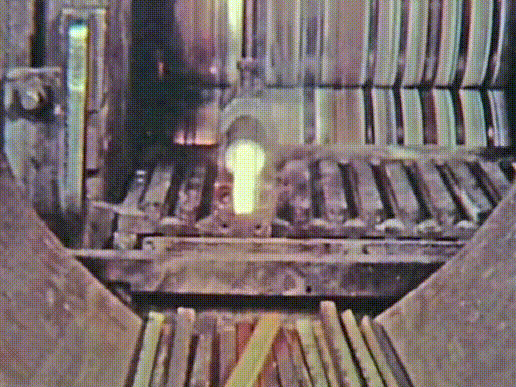

藍(lán)色氧化鎢經(jīng)過氫氣還原爐還原成鎢粉，常規(guī)用于生產(chǎn)鎢絲的鎢粉平均顆粒度在2~5微米。將鎢粉固定稱重放于模具中，用等靜壓機(jī)壓制出鎢坯條，將壓制好的鎢坯條放入燒結(jié)爐中燒結(jié)，燒結(jié)后鎢條密度一般為17.7g/cm3。
鎢條經(jīng)過旋鍛，變成用于拉絲的圓棒形鎢條，密度在19g/cm3以上，鍛軋鎢條經(jīng)過拉絲后變成鎢絲。
拉絲過程中會加入潤滑劑石墨，鎢絲的規(guī)格直徑在20微米~1毫米，鎢絲成卷包裝。
鎢絲除少量用作高溫爐的發(fā)熱材料，電子管的熱子和復(fù)合材料的加強(qiáng)筋等外，絕大部分用于制作各種白熾燈和鹵鎢燈的燈絲，以及氣體放電燈的電極。
現(xiàn)在又有人將鎢絲燈做成了藝術(shù)品，既能照明又增加了藝術(shù)氣息，將鎢絲做成各種復(fù)雜的形狀，通電后燈泡內(nèi)的鎢絲發(fā)熱，燈泡內(nèi)的物品猶如煥發(fā)了生機(jī)。
隨著現(xiàn)在科學(xué)技術(shù)的進(jìn)步，鎢絲燈泡已很少使用，但在那段時間內(nèi)為人類做出了很大的貢獻(xiàn)，以至于在很多場合使用鎢絲燈，增加獨(dú)特的復(fù)古氣質(zhì)。
