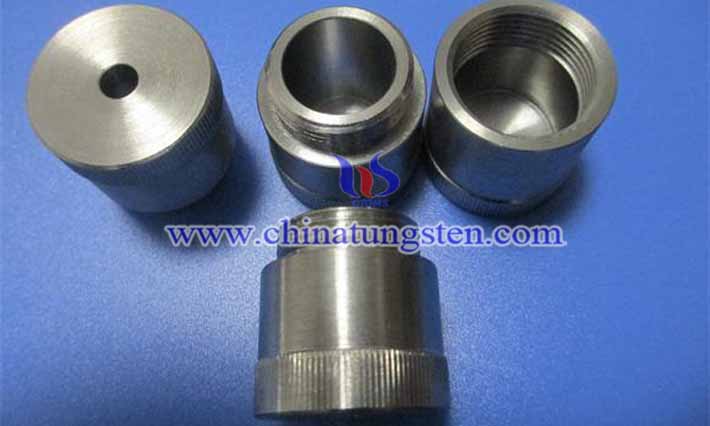

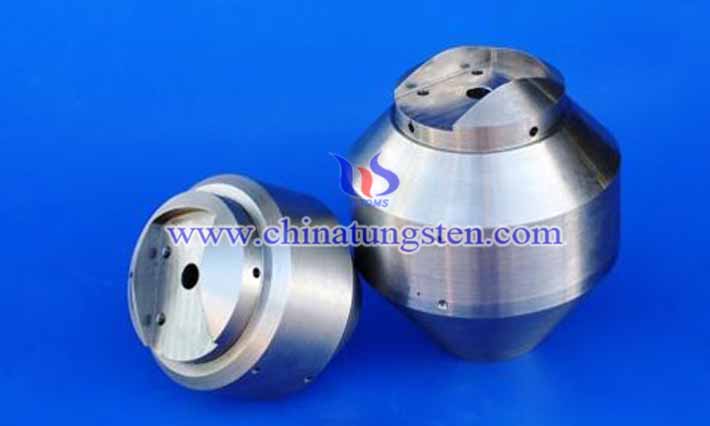

相對(duì)于鉛合金屏蔽件來(lái)說(shuō)，鎢合金屏蔽件具有更高的屏蔽能力和環(huán)保無(wú)毒無(wú)放射等特點(diǎn)，更適合應(yīng)用于醫(yī)療和核電等領(lǐng)域，而這些優(yōu)點(diǎn)主要源于金屬鎢具有較高的熔點(diǎn)、密度、硬度、強(qiáng)度和抗輻射線(xiàn)能力等特性。不過(guò)也正是因?yàn)檫@些特性，導(dǎo)致鎢合金粉末加工非常困難，極其容易出現(xiàn)變形、裂痕和夾心等缺陷。
得益于近幾年3D打印技術(shù)（增材制造）的不斷成熟，鎢合金粉末的機(jī)械加工難題才得到有效緩解。增材制造，是一種以數(shù)字模型文件為基礎(chǔ)，以金屬粉末為打印材料，通過(guò)逐層打印的方式來(lái)構(gòu)造物體的技術(shù)。
據(jù)中鎢在線(xiàn)科技有限公司了解，目前應(yīng)用于3D打印技術(shù)的鎢合金粉末的鎳、鐵含量都較高，而且沒(méi)有任何的預(yù)合金化，所以熔點(diǎn)顯著低于鎢金屬粉體，這也導(dǎo)致其在高溫增材制造中極易蒸發(fā)，不僅浪費(fèi)原料，還會(huì)降低產(chǎn)品的致密化程度。注意：預(yù)合金化是指按設(shè)計(jì)好的成分配比，通過(guò)火法冶金等方法將金屬制成特定粒度合金粉末的一種方法，能使每個(gè)獨(dú)立粉體顆粒都具有特定多相如鎢鎳鐵的組成和分布，三相精密組合可以避免高溫下某些低熔點(diǎn)金屬元素的流失。
正常來(lái)說(shuō)，鎢含量越大，鎢合金產(chǎn)品的導(dǎo)熱率越高、延展性和機(jī)械加工性越差。研究表明，應(yīng)用于增材制造的鎢合金粉末的成分配比適合為：鎢含量從80%-98.5%，鎳含量從0.1%-15%，鐵或銅含量從0.1%-10%，預(yù)合金粉比重從17%-18.8g/cm3。
