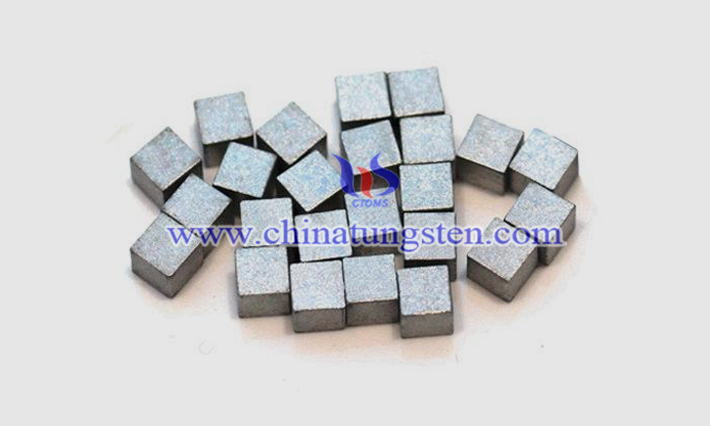

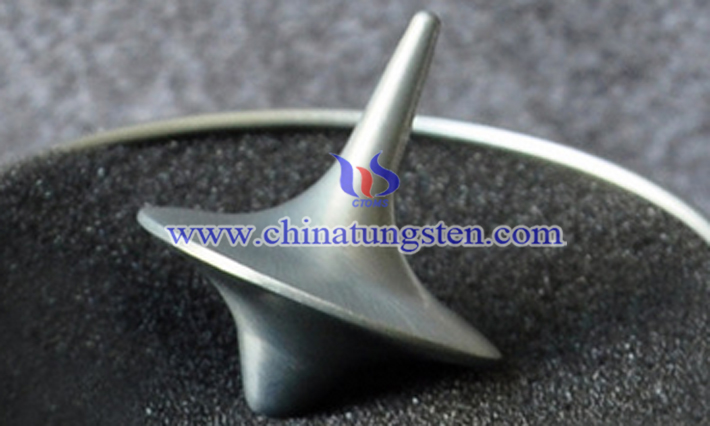

不論是大型玩具還是小型玩具，它們之所以要選用鎢合金加重塊，是因?yàn)樵撆渲貕K能在確保物品平衡運(yùn)動(dòng)的同時(shí)，提高物品的質(zhì)感。
根據(jù)組成的不同，鎢合金可分為鎢銅合金和鎢鎳鐵合金，那二者有什么區(qū)別？
鎢銅合金是鎢和銅組成的合金。其綜合了銅和鎢的優(yōu)點(diǎn)，具有高強(qiáng)度、高比重、耐高溫、耐電弧燒蝕、導(dǎo)電電熱性能好、加工性能優(yōu)異、斷弧性能佳、熱膨脹系數(shù)小等特點(diǎn)，廣泛應(yīng)用于軍用耐高溫材料、高壓開關(guān)用電工合金、電加工電極、微電子材料等。
鎢銅合金的生產(chǎn)方法：注模法。其制造方法是將均勻粒度為1-5微米的鎳粉、銅鎢粉或鐵粉與粒徑為0.5-2微米的鎢粉和5-15微米的鎢粉混合，再混進(jìn)25%-30%的有機(jī)粘結(jié)合劑注模，用蒸汽清洗和照射法除往粘合劑，在氫氣中燒結(jié)，即可獲得產(chǎn)物。
鎢鎳鐵合金是在鎢中添加鎳、鐵而組成的合金，加入的鎳鐵比一般為7:3或1:1。其特點(diǎn)是燒結(jié)密度高，強(qiáng)度與塑性均較好，導(dǎo)熱性和導(dǎo)電性均較為優(yōu)異，可焊性和加工性均較佳，且對(duì)γ射線或X射線有極強(qiáng)的吸收能力，因而常用作如配重、防輻射屏蔽材料等。
鎢鎳鐵合金的生產(chǎn)方法：將鎢粉，鎳粉和鐵粉放入球磨機(jī)中進(jìn)行濕法球磨，烘干得到混合粉料；將聚乙烯吡咯烷酮加入至無水乙醇中，然后加入至混合粉料攪拌均勻，放入模具中恒溫壓制形成壓制板；將第一壓制板浸泡至無水乙醇中微波振動(dòng)25h，然后取出采用無水乙醇洗滌，烘干得到多孔板；將數(shù)個(gè)多孔板進(jìn)行油壓壓制，形成生坯，然后將生坯放入燒結(jié)爐中液相燒結(jié)，得到預(yù)制合金板；在預(yù)制合金板表面噴灑混合粉料，滾壓處理后表面噴焰處理1020min，得到粗糙合金板，拋光后得到鎢鎳鐵合金板。
