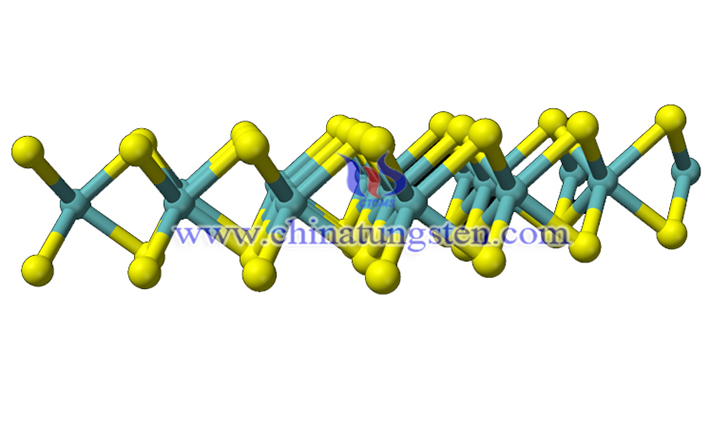

二硫化鎢納米粉體的摩擦磨損性能是個(gè)新課題，二硫化鎢作為一種新型固體潤(rùn)滑材料, 具有優(yōu)良的潤(rùn)滑性能，其具有層狀六方晶系結(jié)構(gòu), 層內(nèi)W、S元素通過共價(jià)鍵結(jié)合, 層間由S-S形成的分子鍵結(jié)合，由于后者鍵能較低, 在摩擦過程中極易發(fā)生滑移, 故具有較低的摩擦系數(shù)。
二硫化鎢適用于高溫、高壓、強(qiáng)腐蝕和超低溫等各種苛刻條件下的潤(rùn)滑, 在航空等國防工業(yè)等領(lǐng)域有著重要的應(yīng)用價(jià)值。目前二硫化鎢的研究在潤(rùn)滑油脂中的研究以及應(yīng)用較少。本文利用二硫化鎢納米粉體作為添加劑應(yīng)用于鋰基潤(rùn)滑脂, 采用SRV-Ⅳ摩擦磨損試驗(yàn)機(jī)進(jìn)行對(duì)比試驗(yàn), 對(duì)潤(rùn)滑脂摩擦學(xué)性能進(jìn)行評(píng)價(jià), 研究該類添加劑的潤(rùn)滑機(jī)理。
經(jīng)過試驗(yàn)，發(fā)現(xiàn)WS2添加劑能夠增加鋰基潤(rùn)滑脂的稠度, 但對(duì)其滴點(diǎn)影響較小, 即對(duì)基礎(chǔ)脂皂 纖維膠體結(jié)構(gòu)影響較小，如下是試驗(yàn)得出的其摩擦磨損性能分析。
1.0 承載能力分析
從含不同質(zhì)量分?jǐn)?shù)WS2粉體的鋰基潤(rùn)滑脂在四球摩擦試驗(yàn)機(jī)上測(cè)試的承載能力變化曲線看出，WS2添加劑均能提高潤(rùn)滑脂的承載能力。
2.0 摩擦系數(shù)分析
從含不同質(zhì)量分?jǐn)?shù)WS2粉體的鋰基潤(rùn)滑脂在 SRV-Ⅳ摩擦磨損試驗(yàn)機(jī)上的摩擦系數(shù)變化曲線可知, 相對(duì)基礎(chǔ)脂而言, WS2添加劑的加入均能有效降低摩擦系數(shù)，其中含質(zhì)量分?jǐn)?shù)2%WS2的潤(rùn)滑脂為最佳, 平均摩擦系數(shù)為0.115, 比基礎(chǔ)脂降低17.3%。
3.0磨損量分析
從含不同質(zhì)量分?jǐn)?shù)WS2粉體作為潤(rùn)滑脂添加劑對(duì)磨損性能的影響可以看出, 從標(biāo)準(zhǔn)盤的磨痕高度和標(biāo)準(zhǔn)球的磨斑直徑來看, 含質(zhì)量分?jǐn)?shù)2%WS2的鋰基潤(rùn)滑脂的抗磨性能最佳, 其中磨斑直徑為0.450 mm, 比基礎(chǔ)脂的降低了46.8%。
