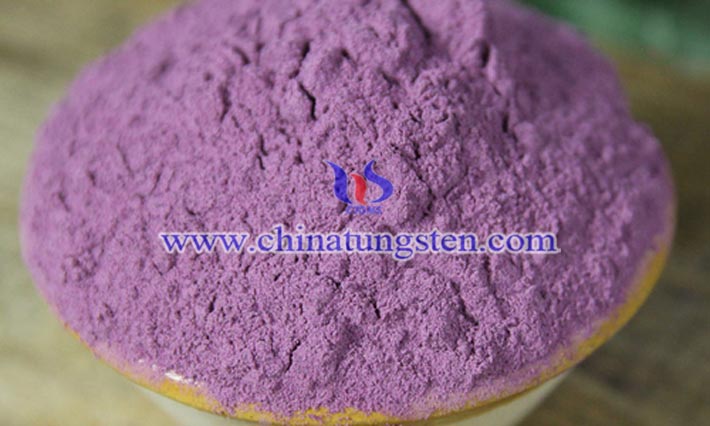

缺陷態(tài)氧化鎢納米顆粒不僅是一種重要的半導(dǎo)體材料，還是一種極為優(yōu)秀的光熱材料，能作為儲(chǔ)能電極的關(guān)鍵組分，有效提高鋰離子電池在低溫下能量的轉(zhuǎn)化效率，進(jìn)而能用于更多領(lǐng)域中。根據(jù)研究人員介紹，缺陷態(tài)氧化鎢納米顆粒可以按下面方法進(jìn)行制備。
制備步驟：
（1）將鎢源、檸檬酸和葡萄糖按照1-10：1.5-15：5-50的物質(zhì)的量比加入去離子水中并充分?jǐn)嚢璧没旌弦?，?br />
（2）向步驟1所得的混合液中滴加鹽酸，調(diào)節(jié)pH值；
（3）將所述混合液升溫至120-200℃，反應(yīng)12-48h，反應(yīng)結(jié)束后洗滌干燥，便能得到具有氧缺陷的水合氧化物前驅(qū)體；
（4）將水合氧化物前驅(qū)體置于300-550℃，煅燒0.5-3h，煅燒完成后冷卻至室溫，即得所述缺陷態(tài)氧化鎢納米顆粒。
在上述制備方法中，操作者應(yīng)注意以下幾個(gè)問題：
（a）鎢源為二水合鎢酸鈉、鎢酸鈉和鎢酸中的任一種或多種。
（b）鎢源與去離子水的用量比例為1-10mmol：20-30mL。
（c）滴加鹽酸時(shí)，混合溶液pH值調(diào)至0.6-0.8。
（d）水合氧化物前驅(qū)體在煅燒時(shí)應(yīng)處于惰性氣體氛圍內(nèi)
（e）缺陷態(tài)氧化鎢納米顆粒產(chǎn)品的平均粒徑為100-200nm。
缺陷態(tài)氧化鎢納米能捕獲大部分可見光和近紅外(NIR)區(qū)的高能量光子，因此深受諸多科學(xué)家的關(guān)注，是一種很有發(fā)展前景的降低反應(yīng)成本的選擇，主要用于鋰離子電池、電致變色器件以及光催化等領(lǐng)域中。
